高校区给排水室外管线施工图纸(设计说明)

  • 附件设计说明:有
  • 功能:住宅区
  • 设计内容:给水系统,污水排水系统,废水排水系统,雨水排水系统, 消防系统
  • 设计阶段:施工图设计
  • 参考图纸:20张以上
  • 设计年代:近代

附件详情

  • 1.管线综合设计说明、图例
  • 2.综合管道总平面图(A)
  • 3.综合管道总平面图(B)

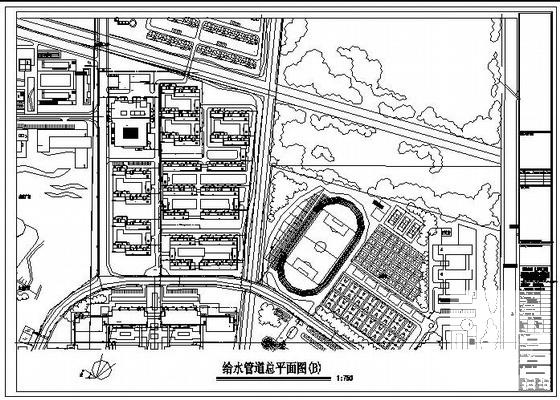

  • 4.给水管道总平面图(A)
  • 5.给水管道总平面图(B)
  • 6.消防喷淋管道总平面图(A)
  • 7.消防喷淋管道总平面图(B)
  • 8.喷灌管道总平面图
  • 9.雨水管道总平面图
  • 10.污水管道总平面图

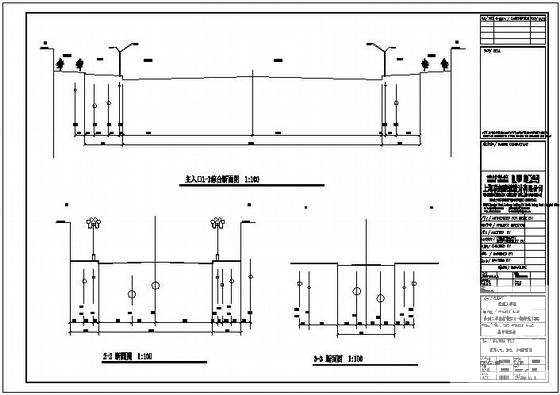

  • 11.建筑物周围管线断面图
  • 12.柔性管道施工要求

附件详情

该图纸为江苏省盐城工学院室外管线图:
这份参考资料为盐城工学院新校区一期工程室外给排水管线管道施工图。根据规划由希望大道东侧DN500管道引入二根给水DN300管道供校区一期工程使用。其中单层建筑及室外消防由市政管网直接供水,其余建筑设加压设施加压供水。设700m3调节水池及相应的生活泵房。根据规划新校区室外消防用水由市政管网直供,室内消防用水采用景观河水作为消防水源,设计一座河岸式取水泵房,供给整个校区的室内消火栓及喷淋系统的消防用水量。消火栓系统与喷淋系统水泵及管网各自独立设计。该项目室外排水体系采用雨、污分流制。雨水管道分地块收集雨水,汇集后就近排入校区景观河内,管径为De300-De600。该项目室内排水采用雨、污分流制;污、废水合流制;室外排水体系采用雨、污分流制。
