28层住宅楼低温辐射采暖系统设计CAD施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:10张
  • 设计年代:近代
  • 设计内容:通风,采暖,防排烟
  • 冷热源:市政热网
  • 采暖系统:热水辐射
  • 水系统:异程式
  • 项目所在地:内蒙古

附件详情

  • 采暖通风设计说明
  • 采暖通风平面图
  • 机房采暖通风平面图
  • 主要设备材料表
  • 采暖通风系统图
  • 设备安装详图
  • 施工设计图

附件详情

一、项目概要:该项目地上二十八层住宅,地下二层为普通储藏间,该资料包括采暖系统设计,通风及防排烟系统设计。采暖室外计算温度:-19℃。
二、设计内容
1、热源设计:采暖热媒由市政热力公司经过换热站换热后提供。采暖供回水温度为50/40℃。
2、采暖分区:住宅采用下供下回异程式低温热水地面辐射采暖,采暖系统分区,一至十一层为低区,十二层至二十二层为中区,二十三至二十八层为高区。
3、热负荷:该项目供暖总热负荷527.19kw,,住宅采暖单位面积热指标为住宅
35W/m2。
4、通风排烟系统:地下室采用自然通风,楼梯前室采用加压送风......


,图纸共10张。

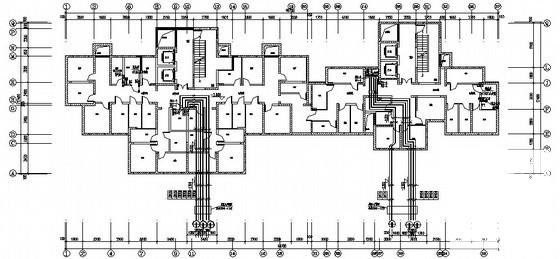

采暖入户平面图

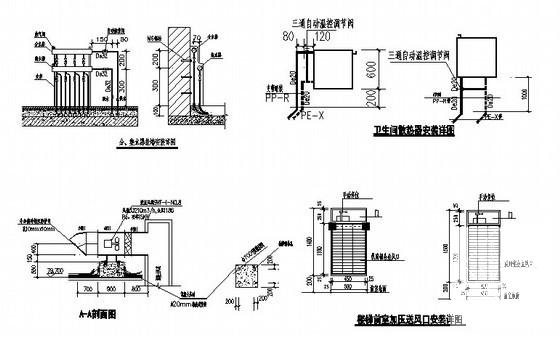

设备安装详图

施工设计图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

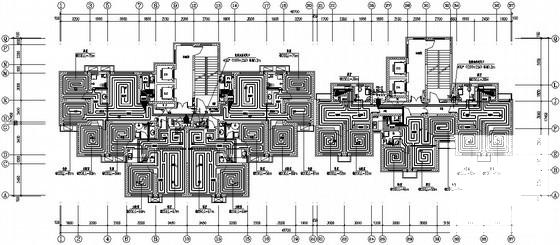

  • 28层住宅楼低温辐射采暖系统设计CAD施工图纸 - 1
    第 1 张图
  • 28层住宅楼低温辐射采暖系统设计CAD施工图纸 - 2
    第 2 张图
  • 28层住宅楼低温辐射采暖系统设计CAD施工图纸 - 3
    第 3 张图
  • 28层住宅楼低温辐射采暖系统设计CAD施工图纸 - 4
    第 4 张图
以上是部分截图,请下载附件后查看完整高清内容
