3层框架剪力墙结构幼儿园电气施工图纸

一、项目概要

1. 工程名称: 阳江恒大御景湾 幼儿园 2. 建设地点: 省 市 广东 阳江 3. 建设单位: 阳江市壹丰实业有限公司 4. 使用功能:幼儿园 5. 设计规模:该项目总建筑面积为: 4502.26 2 m ,计容建筑面积为: m, 4469.71 2 建筑高度13.925m,最高层数3层。 6. 建筑类别:多层公建(按防火规范分类) 7. 建筑耐火等级: 级 二 8. 人防工程等级:无 9. 抗震设防烈度: 7 度 10. 设计使用年限: 50 年 11. 主要结构类型:框架剪力墙结构 12. 其余详工程技术经济指标总表

二.设计范围

1.该项目设计包括红线内的以下电气系统:

1)电力配电系统;

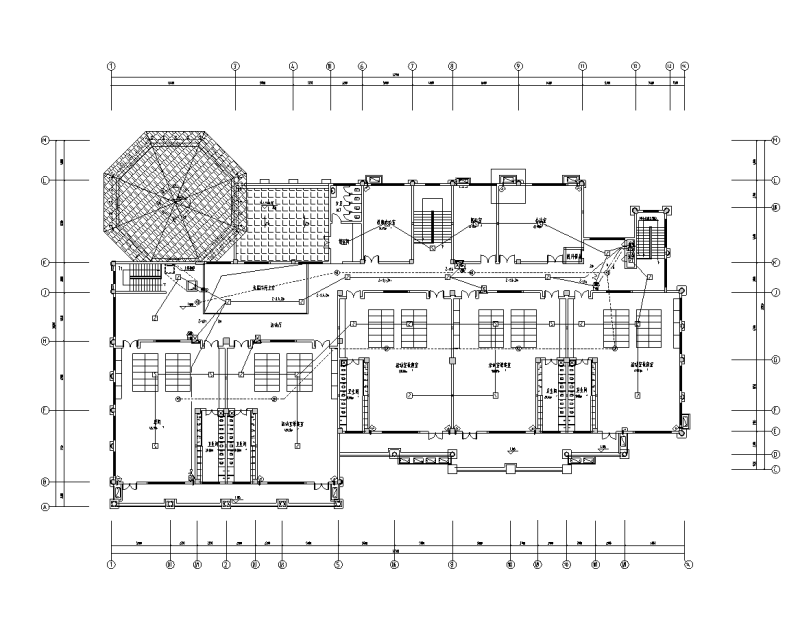

2)照明系统;

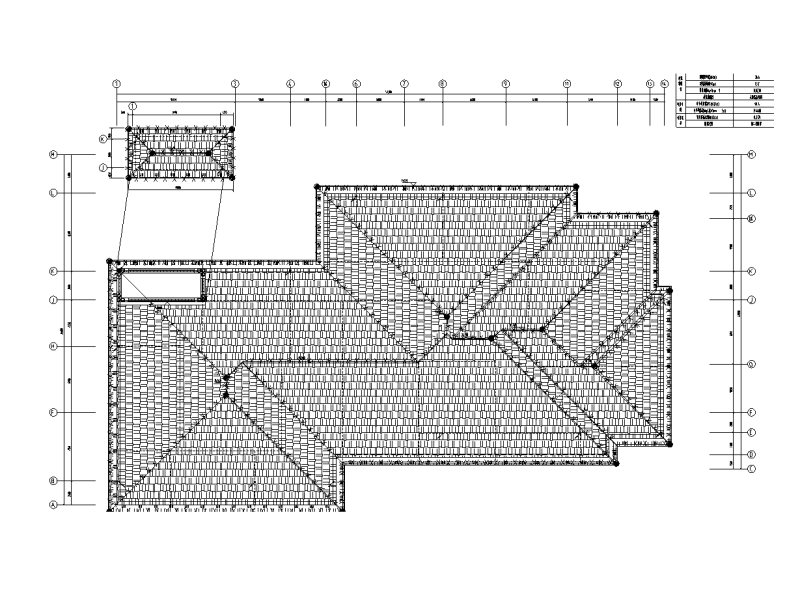

3)建筑物防雷、接地系统及安全措施;

4)火灾自动报警系统;

5)有线电视系统;

6)电话系统;

7)网络布线系统;

8)电铃系统;

其中5~8项该资料仅预留设备用房及路由走向位置,系统的性能指标、设备选型、数量及线路

型号规格等由专业公司负责深化设计。
