1x25m预应力砼分体小箱梁设计cad图纸_扶壁式桥台和桩基础

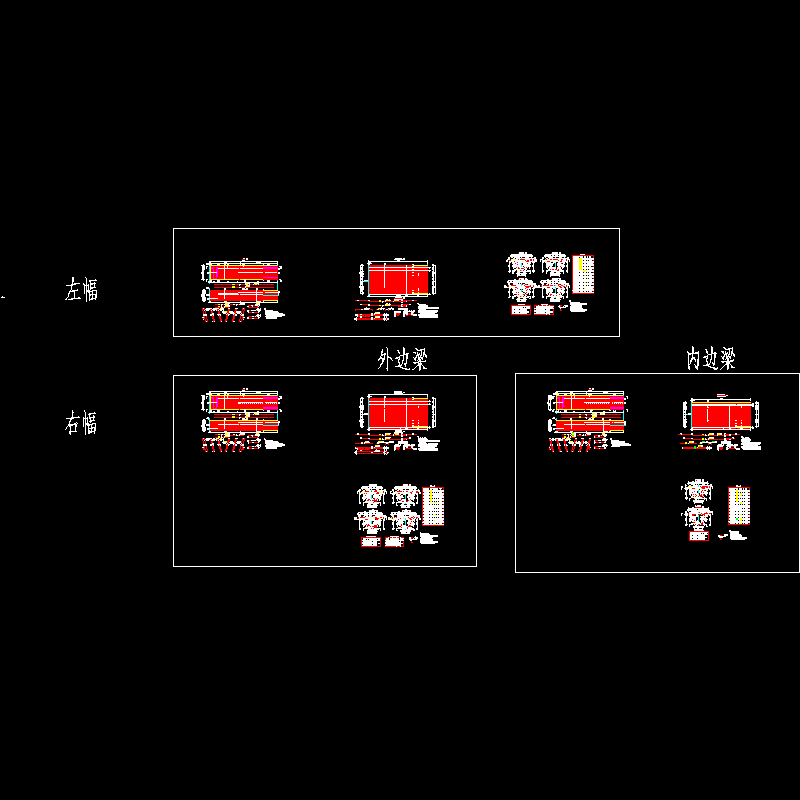

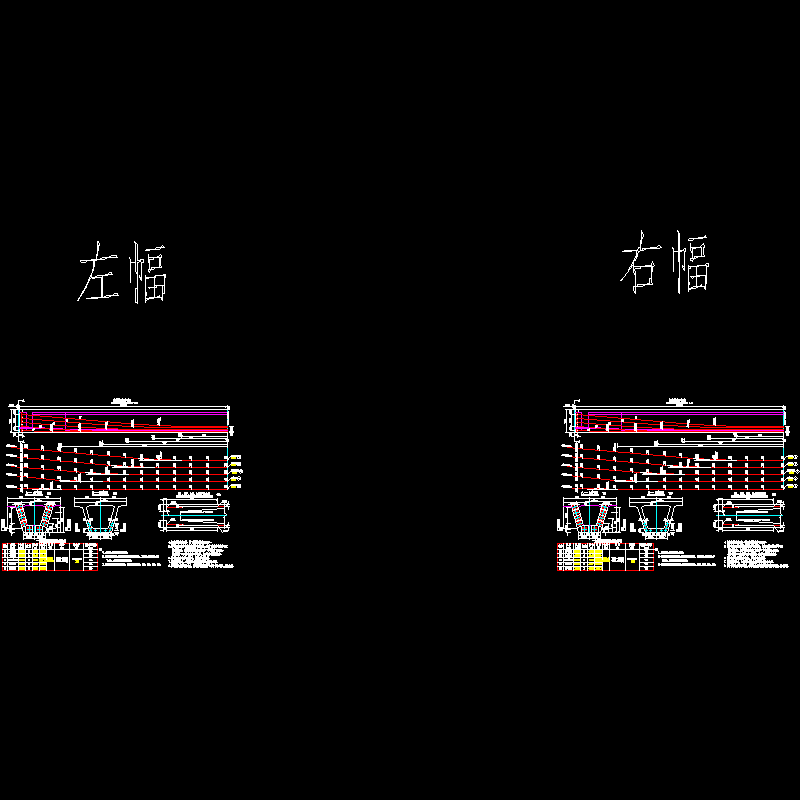

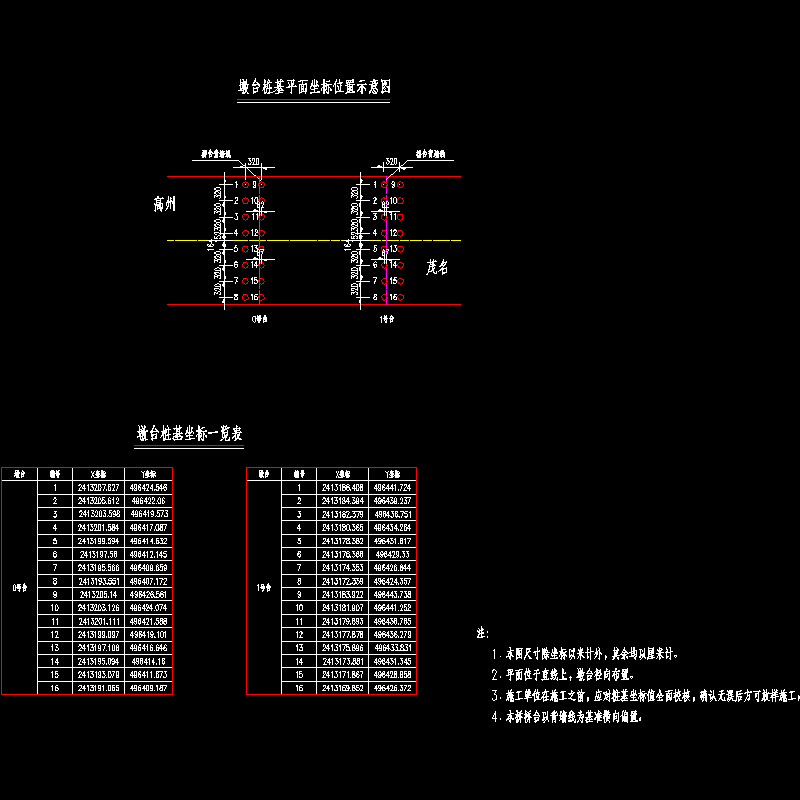

附件详情 桥梁概况： 　　 1、汽车荷载等级：公路－Ⅰ级。地震动峰值加速度为0.1g。 　　 2、本桥上部构造采用预应力砼分体小箱梁，分联情况：1x25.26m；下部构造桥台采用扶壁式桥台、桩基础。 　　 3、本桥外侧采用SS级加强型钢筋混凝土墙式护栏，内侧均采用SAm级F型钢筋混凝土墙式护栏。0号、1号桥台设8m长搭板；支座采用GJZ350×450×99支座。 　　 4、本桥为高架桥，桥位于2K97 070与D匝道交叉，交角为90.7°，桥下净空5.5m。 　　 5、全桥范围内设置防抛网及集中排水。 　　，共56张CAD设计图。 上构典型横断面布置图 桥台盖梁钢筋布置图 桥台侧墙钢筋布置图 桥台桩基钢筋布置图
