13m预应力钢筋混凝土空心板梁桥设计cad图纸_桩基接盖梁式桥台

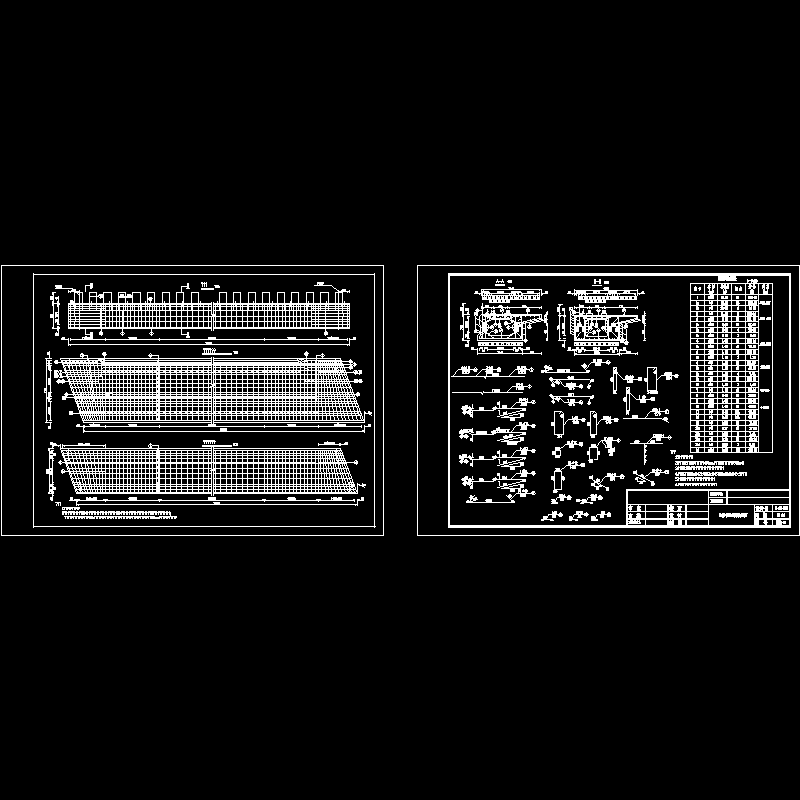

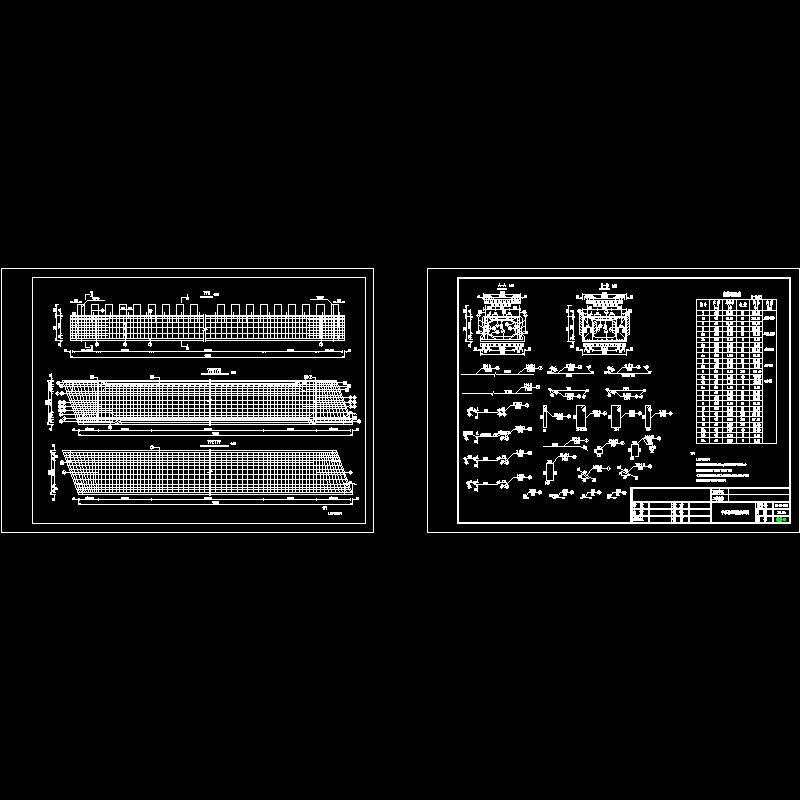

技术标准： 　　 1. 道路等级：城市主干路。 　　 2. 桥梁设计基准期：100年。 　　 3. 结构设计安全等级：二级； 　　 4. 桥梁横断面布置：5.0m（人行道含栏杆） 5.5m（非机动车道） 0.5m（防撞护栏） 2.0m（镂空带） 24.0m（老桥部分：机动车道含护栏） 2.0m（镂空带） 5.5m（非机动车道） 5.0m（人行道含栏杆）=50.0m。 　　 5. 结构体系：1×16m简支空心板桥。 　　 6. 耐久性设计：环境类别为Ⅰ类。 　　...... 　　结构设计： 　　 1. 空心板的一般构造板长13m预应力钢筋混凝土空心板梁。梁高为0.7m，每块中板宽度1.24m；边板底宽1.24m，悬臂0. 505m；铰缝宽0.01m，大铰缝体系。预制吊装后，放置铰缝钢筋、通过现浇铰缝形成整体铰接板结构。全桥共有12块中板，4块边板。空心板采用C50混凝土预制。 　　 2. 下部结构桥台采用桩基接盖梁式桥台，钻孔灌注桩基础。 　　...... 　　设计于2015年，共34张CAD设计图。
