11层框架剪力墙结构科研中心结构施工图纸2020

  • 建筑类别:科研
  • 建筑高度类型:高层建筑
  • 建筑地上层数:11层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.3kN/平方米
  • 地下室功能:车库,设备用房
  • 参考图纸:60张
  • 设计年代:近代
该附件为 11层框架剪力墙结构科研中心 结构施工图 2020CAD
项目概要:该项目位于贵州省,该项目负二层为车库及设备用房,负一层、一层为车库、展示厅,二层为餐厅、厨房、展示厅;三~十一层为办公室、会议室;基础采用独立柱基础。
主要包括:基础平面布置图、独立基础大样及说明、基础梁配筋图、基础板配筋图、标高柱平面布置及配筋图、标高梁配筋图、标高板配筋图、楼梯大样、人防结构图等
编制,CAD格式,约60张图纸


以下是附件的其中一部分截图,共10张,您也可以 搜索 更多您想要的资源

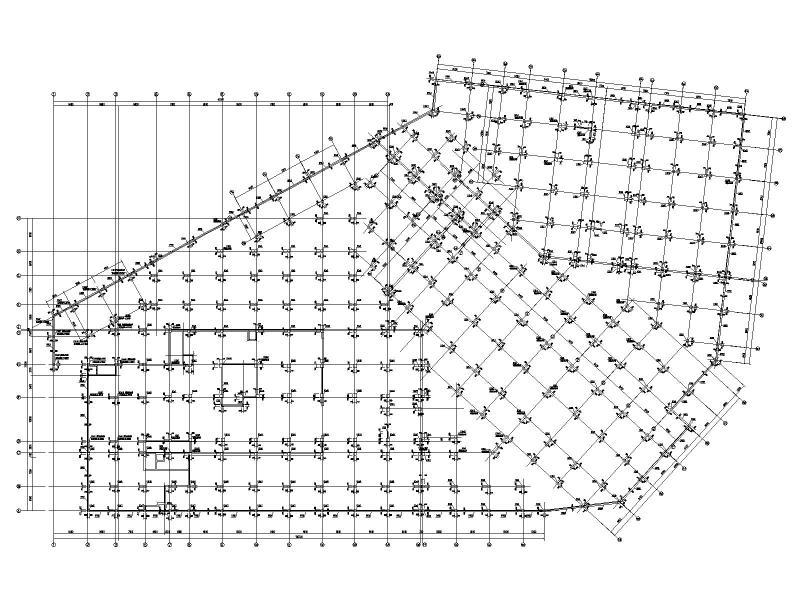

  • 框架剪力墙结构施工 - 1
    框架剪力墙结构施工 - 1

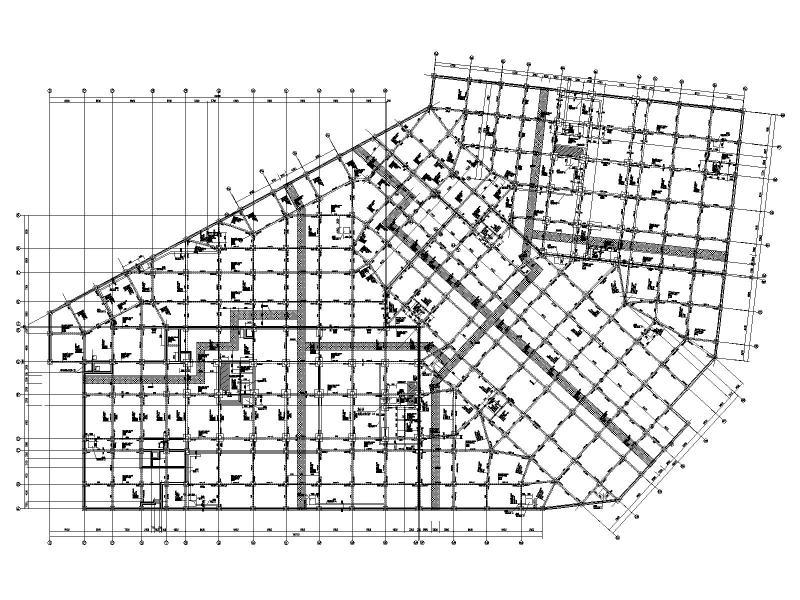

  • 框架剪力墙结构施工 - 2
    框架剪力墙结构施工 - 2

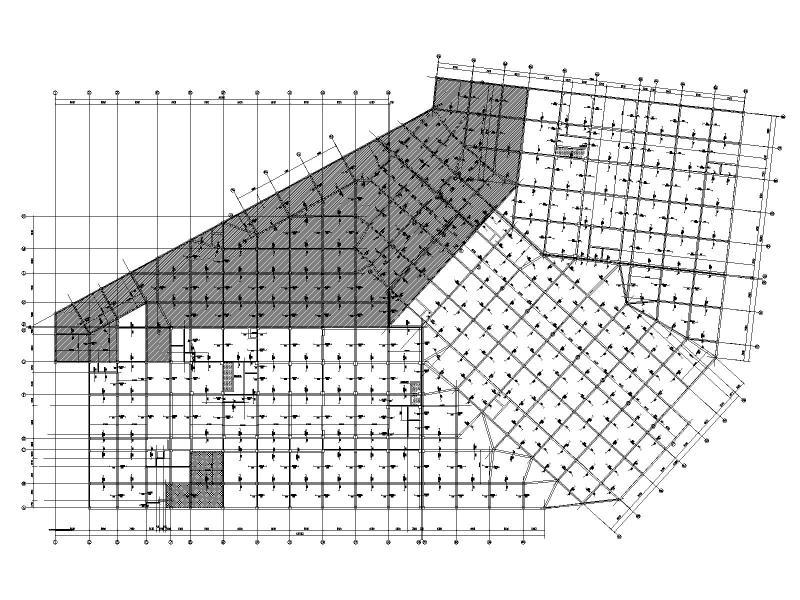

  • 框架剪力墙结构施工 - 3
    框架剪力墙结构施工 - 3

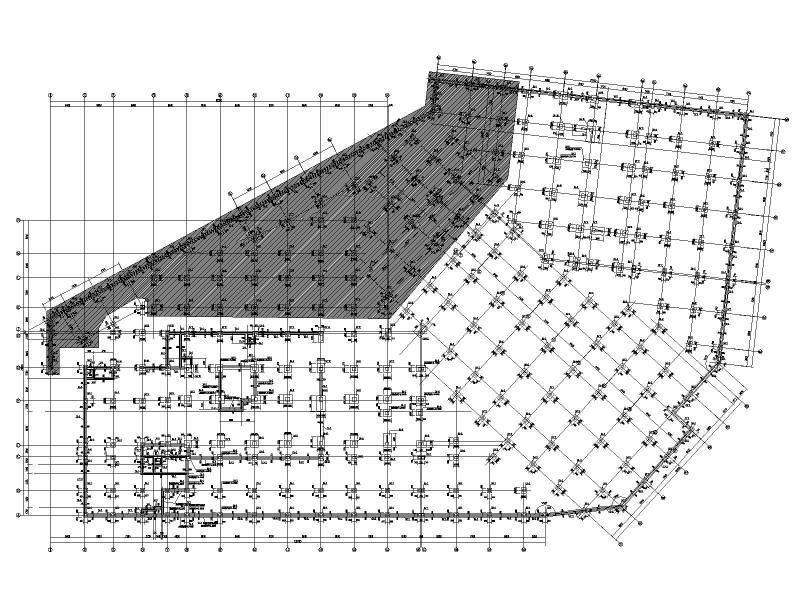

  • 框架剪力墙结构施工 - 4
    框架剪力墙结构施工 - 4
  • 框架剪力墙结构施工 - 5
    框架剪力墙结构施工 - 5
  • 框架剪力墙结构施工 - 6
    框架剪力墙结构施工 - 6
  • 框架剪力墙结构施工 - 7
    框架剪力墙结构施工 - 7
  • 框架剪力墙结构施工 - 8
    框架剪力墙结构施工 - 8
  • 框架剪力墙结构施工 - 9
    框架剪力墙结构施工 - 9
  • 框架剪力墙结构施工 - 10
    框架剪力墙结构施工 - 10
以上是部分截图,请下载附件后查看完整高清内容
