预应力混凝土变截面连续箱梁上下部全套CAD施工图纸.dwg

资料简介
赚取积分

桥跨型式：80.11 130 80.11m预应力混凝土变截面连续箱梁　　2. 桥面布置　　桥梁全宽30m，横向布置为0.5米防撞护栏 12.5米行车道 0.5米防撞护栏 3.0米中央分隔带 0.5米防撞护栏 12.5米行车道 0.5米防撞护栏。　　3. 荷载　　设计荷载汽车-超20级　　验算荷载挂车-120 　　4. 计算行车速度 100km/h 　　5. 桥面纵坡 i≤3% 　　6. 桥面横坡 i=2%（单向）　　7. 通航标准　　 ⑴通航水位（黄海高程）　　最高通航水位 2.21m 　　 ⑵通航净空　　净高 7m 　　净宽 70m 　　8. 温度　　 ⑴桥址处极端最高温度 41℃ 　　桥址处极端最低温度 -12.0℃ 　　 ⑵桥址处月平均最高温度 32℃ 　　桥址处月平均最低温度 -0.7℃ 　　9. 地震基本烈度：六度　　　　共有图纸44张

以下是附件的其中一部分截图，共10张，您也可以搜索更多您想要的资源

38 边墩承台钢筋构造图.dwg

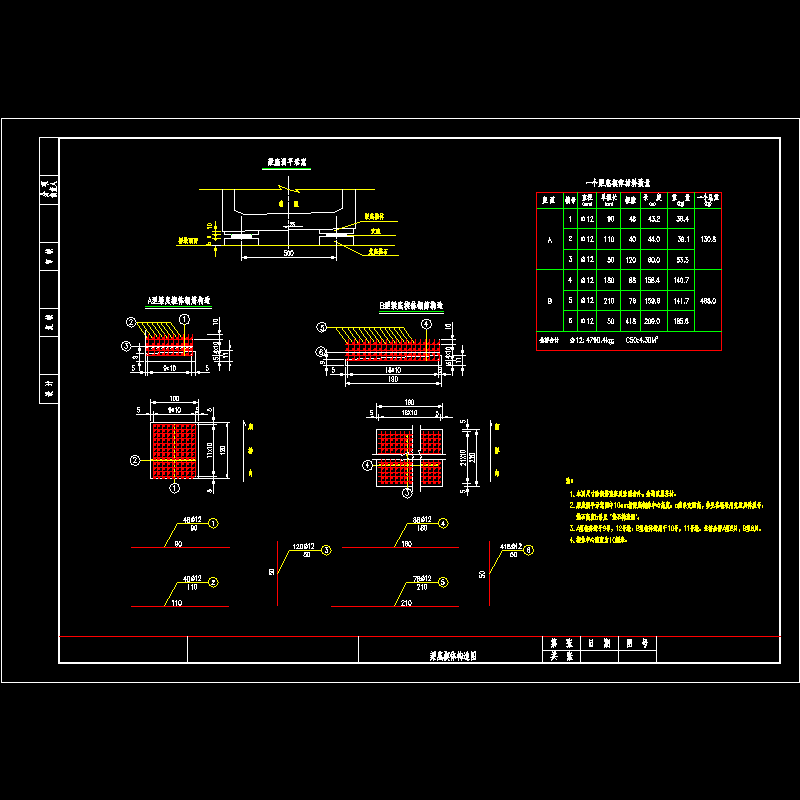

41 梁底楔体构造图.dwg

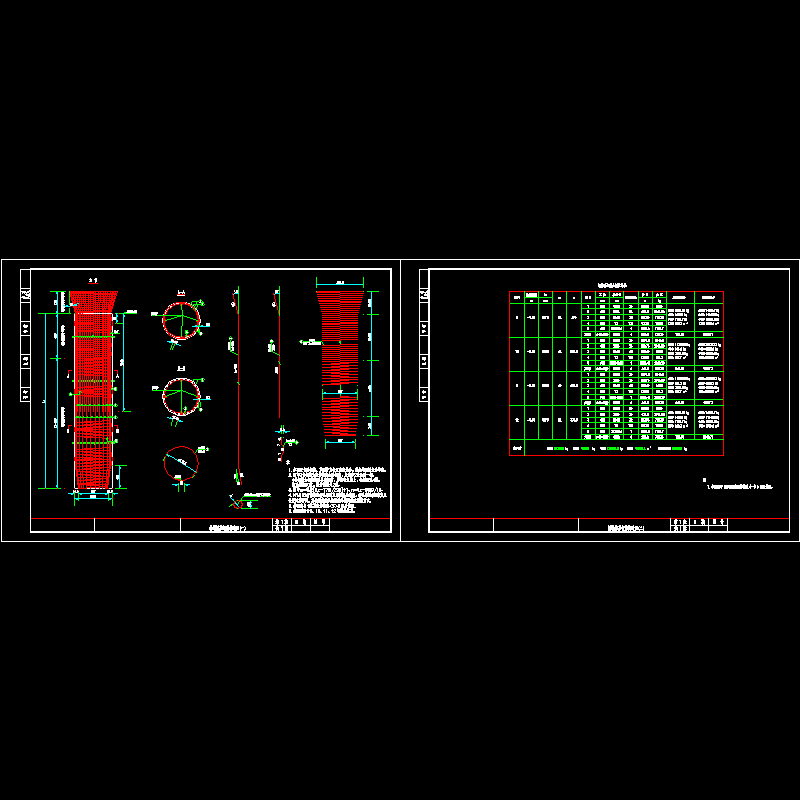

40 桥墩桩基钢筋构造图.dwg

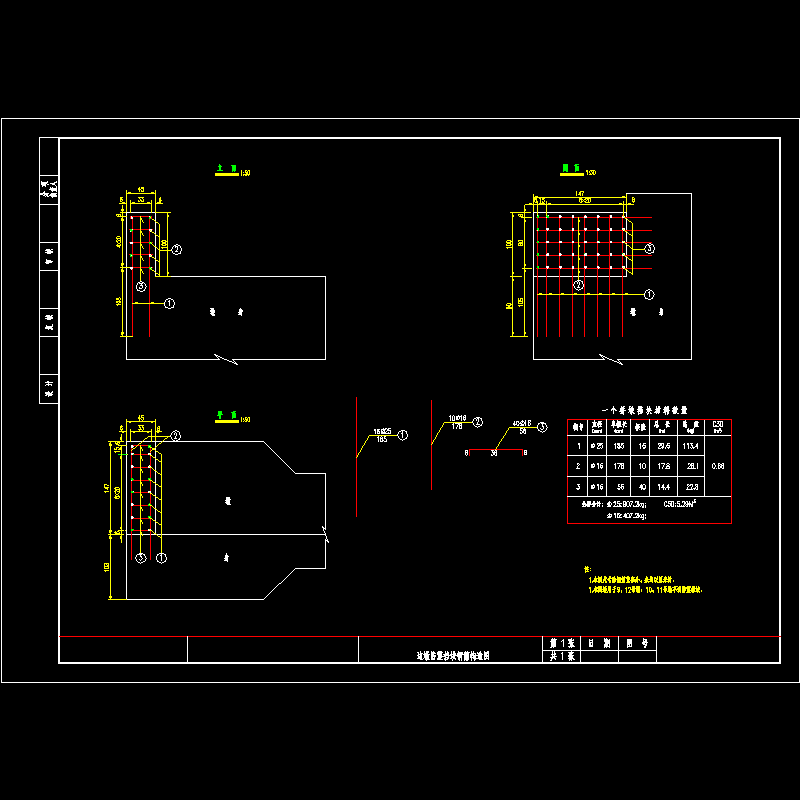

39 边墩防震挡块钢筋构造图.dwg

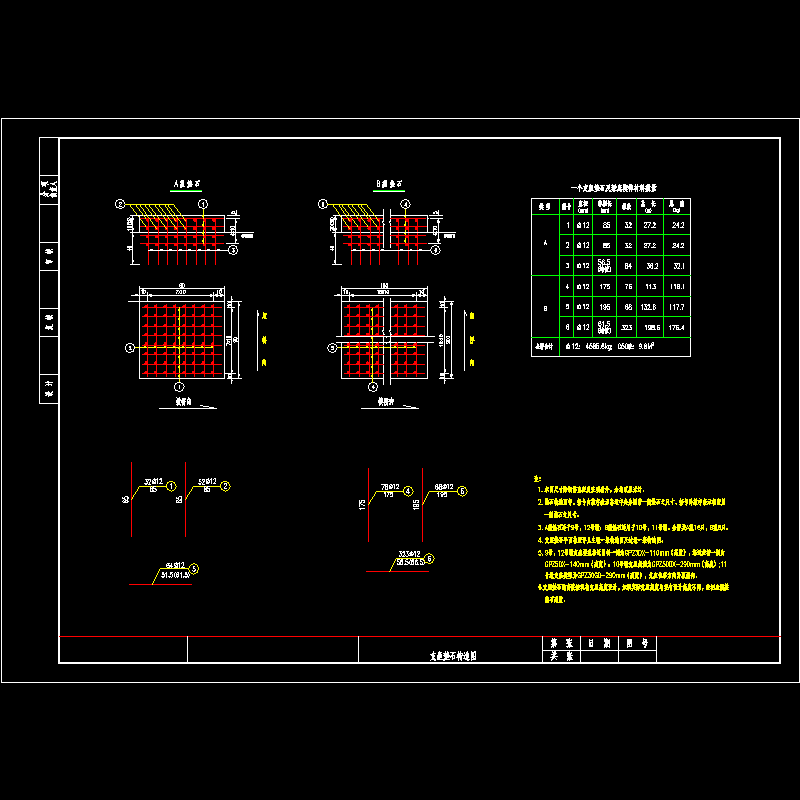

42 支座垫石构造图.dwg
37 主墩承台钢筋构造图.dwg
36 边墩钢筋构造图.dwg
35 主墩钢筋构造图.dwg
34 边墩一般构造图.dwg
33 主墩一般构造图.dwg

以上是部分截图，请下载附件后查看完整高清内容
