医院手术室洁净空调通风系统设计施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:单层建筑
  • 图纸设计深度:施工图
  • 参考图纸:9张
  • 冷热源:电动压缩式冷水机组
  • 空调系统:制冷剂系统
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目所在地:广东

附件详情

一、项目概要:

工程包括Ⅰ级手术室二间、Ⅱ级手术室二间;洁净走廊、清洁走廊;洁净用房包括复苏室、一次性物品室、麻醉用品室、值班室等。机房设在屋顶天面。五层层高3.4米,梁高2.8米。图纸内容包含设计施工说明、设备材料表、风系统图、空调平面图、机组钢架基础平面图、风管留孔剖面大样图、安装大样图等...

二、空调系统:

1.冷热源:智能变频热泵机组提供冷热源...

2.风系统:手术部Ⅰ级、Ⅱ级洁净手术室采用一拖一形式,洁净功能房及洁净走廊合用二台空气处理机组(分东西两部分,详见平面图)。系统采用先进的新风集中供应方式,各新风管上设定风量装置。全工程共用洁净空气处理机组六台,新风处理机组一台...

三、通风排烟系统:

1.洁净手术室、洁净走廊等辅助用房设置机械排风系统,手术室的排风机与房间及空调机组联动。
2.各手术室及洁净区的排风系统均独立设置,内设止回阀、定风量装置、手术室采用F8中效过滤器,辅房采用F5中效过滤器,各排风系统独立排至室外的防雨排风百叶。
3.排气风机均选用低噪音类型...

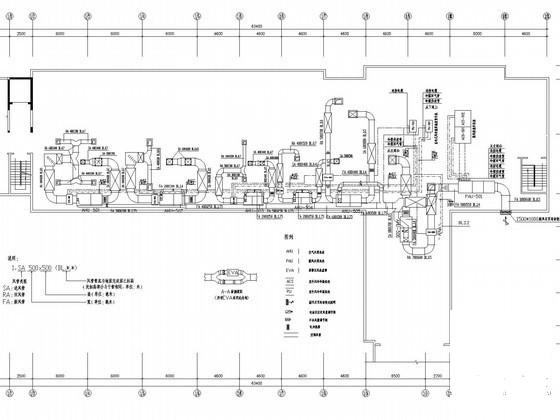

屋面空调平面图

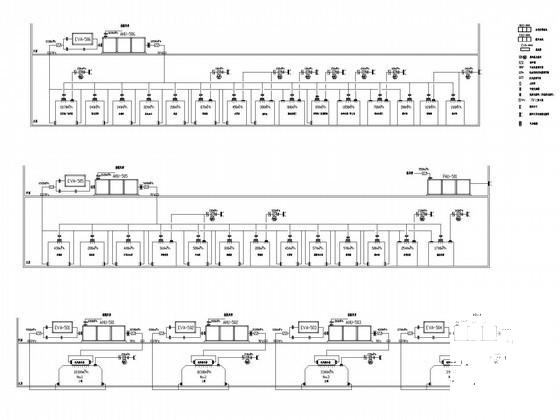

风系统图

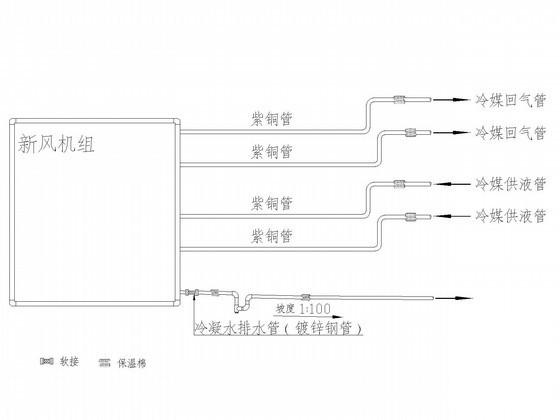

空调机组管道连接大样图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

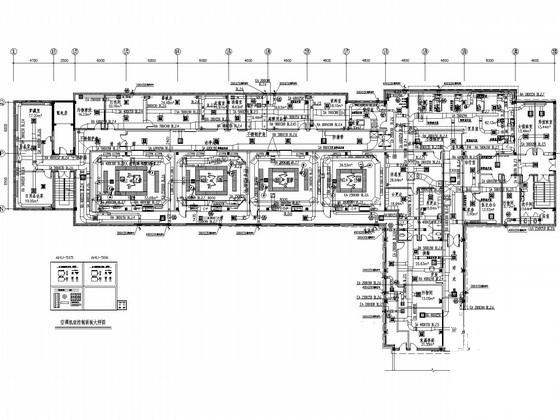

  • 洁净手术室空调设计 - 1
    洁净手术室空调设计 - 1
  • 洁净手术室空调设计 - 2
    洁净手术室空调设计 - 2
  • 洁净手术室空调设计 - 3
    洁净手术室空调设计 - 3
  • 洁净手术室空调设计 - 4
    洁净手术室空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
