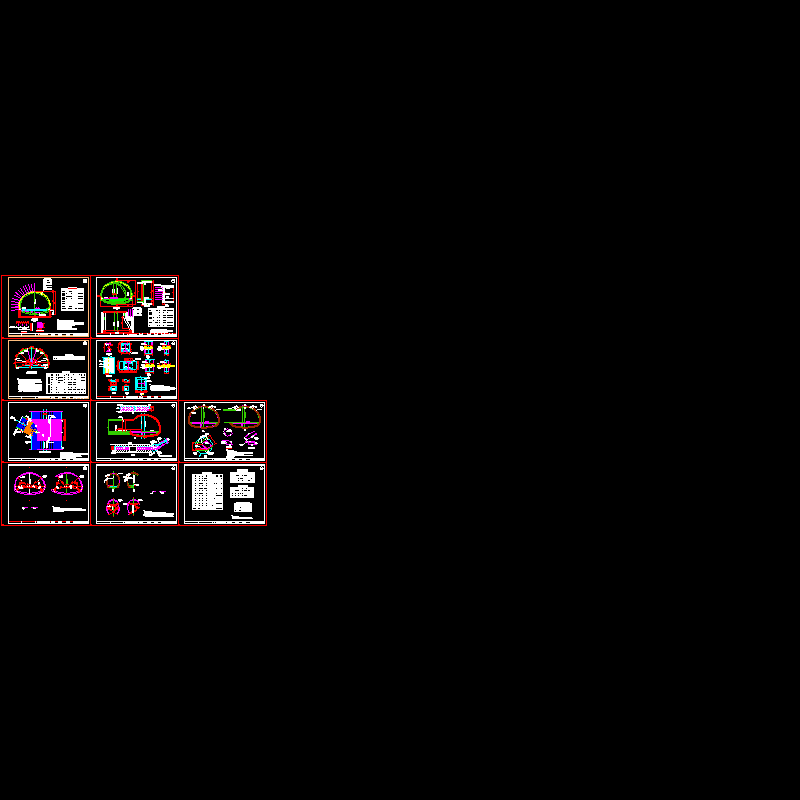

IV级围岩停车带结构设计节点CAD详图纸

注： 　　 1、本图尺寸除钢筋直径以mm计外,其余尺寸均以cm计。 　　 2、本衬砌断面适用于IV级围岩地段的紧急停车带。 　　 3、图中锚杆仅示一半,另一侧相同布设,锚杆布设间距纵×横为80×100cm,布设方式见图。 　　 4、二次衬砌砼拱墙为钢筋混凝土，钢筋数量见紧急停车带与车行横通道交叉口配筋图。 　　 5、超挖及超挖回填拱墙平均按15cm，仰拱平均按10cm计。 　　 6、C20喷砼在隧道纵向喷射平均厚度按24cm计。 　　 7、隧道底部开挖后应及时浇筑仰拱并进行回填。 　　 8、本图内轮廓参数详见本线《停车带建筑限界及内轮廓设计图》。
