隧道Ⅳ类Ⅲ类围岩爆破开挖图纸

附件详情

隧道设置为平行的双洞，左右线隧道中线相距45米。左线长2056米，右线长2109米。单洞净宽9.75米，净高5米，路面横坡2%，轮廓为单心圆拱，接圆曲墙。隧道进口为削竹式洞门，出口为端墙式洞门。隧道衬砌结构除洞口浅埋段和洞口偏压段为整体式衬砌结构外，洞内支护衬砌结构均采用以“新奥法”理论为基础和柔性支护体系为主的复合式衬砌结构。

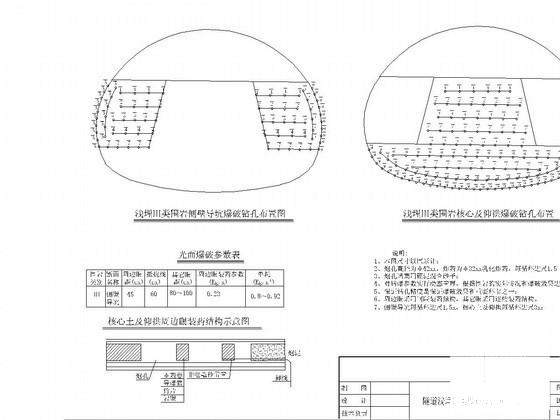

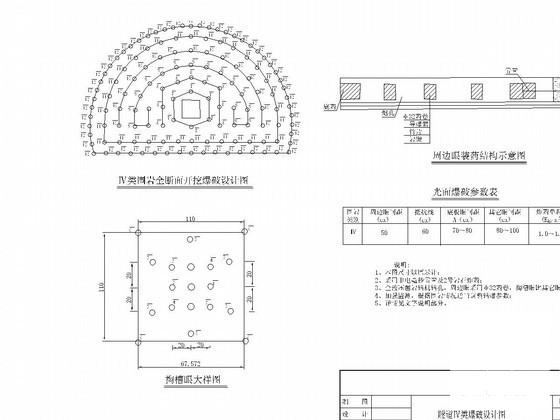

爆破开挖：采用非电毫秒雷管及2号岩石炸药；液压凿岩钻机钻孔，钻孔孔径φ38～50mm，周边眼采用φ32药卷；掏槽眼比其它眼深20m；炮孔直径为φ42mm，炸药为φ32mm乳化炸药，每循环进尺1.5m;炮孔堵塞用硬泥混合砂子；掏槽眼可沿隧道中心线两侧交替布置，采用直眼掏槽；周边眼采用间隔装药结构，其它眼采用连续装药结构。
……共计4张，
