邹城市宏瑞商务中心水暖电设计、结构设计全套图纸

一、项目概要:
邹城市宏瑞商务中心 1#楼 2#楼,总建筑面积 ,建筑层数:三层,建筑总高度15.8m,建筑设计结构形式为框架结构,建筑物使用年限:50年。
二、电气设计范围:
该项目设计包括以下电气系统:
1)220/380V
2)建筑物防雷、接地系及安全措施;
3)电话系统
4)网络布线系统
5)应急照明系统
三、供电设计:
1.该项目为TN-C-S系统
2.总进线开关及电器插座回路的空气开关均带漏电开关,总进线漏电,开关动作时间为0.3s,插座回路漏电,开关动作时间为0.03s
3.该项目暂定用电由变电所集中计量收费。
4.供电方式:该项目采用放射式与树干式相结合的供电方式。
5.照明、插座均由不同的支路供电,所有插座回路均设漏电断路器保护。
四.给排水系统
1.给水系统
(1)给水水源为市政供水,供水压力0.25MPa。
(2)生活水室外埋地主干管采用PE管,室内生活给水管采用PPR管。与开水炉连接管段采用不锈钢管,且长度不小于0.5m。
2.排水系统
(1)污水排水管采用UPVC塑料排水管安装,安装方法参见省标图集《给水排水管道及连接》L13S9-14 17,92 99.
(2)排水立管在垂直方向转弯处,用两个45度弯头连接,排水管道的横支管与横干管,横支管与立管的连接采用135度三通,135度四通,90度斜三通或90度斜四通连接.
(3)该项目带水封的地漏的水封深度为50mm。构造内无存水弯的卫生器具在排水口以下设存水弯,存水弯水封不小于50mm。排水立管每层设置一个伸缩节,位置在排水横管与排水立管交汇处以下。公称外径大于等于110mm的明设排水立管穿越楼层处设阻火圈。
五、空调系统设计:
1.空调形式:采用多联机空调系统(性能系数IPLV≥3.2),室外机组放置在上人屋面。
2.空调负荷:制冷量:126.15kw;制热量:60.73kw。
3.室内机的形式:结合各房间结构特点及装修情况,一层大厅采用四面出风嵌入式室内机,其余房间采用薄型风管天井式室内机。
4.新风采用自然渗透。
六、通风系统设计:
1.公共卫生间采用吊顶式通风器,将室内的异味通过排风管直接排至室外,换气次数为≮10次/h;开水间采用吊顶式通风器,将室内的水蒸气通过排风管直接排至室外,换气次数为≮5次/h,排风管采用离心玻璃棉保温,保温层厚度为60mm。
2.一层服务大厅满足自然排烟条件。
3.各层内长于20m的内走廊满足自然排烟条件。
七、空调系统安装说明:
1.室内机的安装:室内机的吊装可采用 M10 膨胀螺栓固定,吊杆采用 %%C10圆钢并带长度调节器,以调节室内机高度及水平。另外,在室内机接管侧下面的天花板吊顶上应开一个不小于450X450的检修口。
2.冷媒配管:
a.铜管应采用去氢磷铜无缝管。
b.铜管焊接应采用银氮气保护焊,管道连接好后要做氮气吹污。
c.冷媒管应采用保温管保温,外缠塑料包扎带,保温层厚度:PEF
3.冷凝水管安装:冷凝水管采用 UPVC 管;冷凝水管坡度为0.01,坡向卫生间,冷凝水管应采用10mm厚的 PEF保温材料保温。
4.气密性试验:
a.管道连接好后应用氮气作气密性试验,0.6MPa检漏。
b.4.0MPa保压时间 24小时以上。试验时间内,除考虑温度因素外,其压力以不下降为合格。试压合格后将氮气放至 0.3MPa后加氟至 0.5MPa 再进行氟气密性实验。
5.真空干燥:项目 4 完成后,进行真空干燥,用真空泵抽至系统 -755mm水柱后,放置一小时 ,压力不升为合格。
6.加氟及调试:上述工作进行完毕后,按厂家安装手册要求向管内加氟,并组织专业人员进行调试。
八、图纸展示

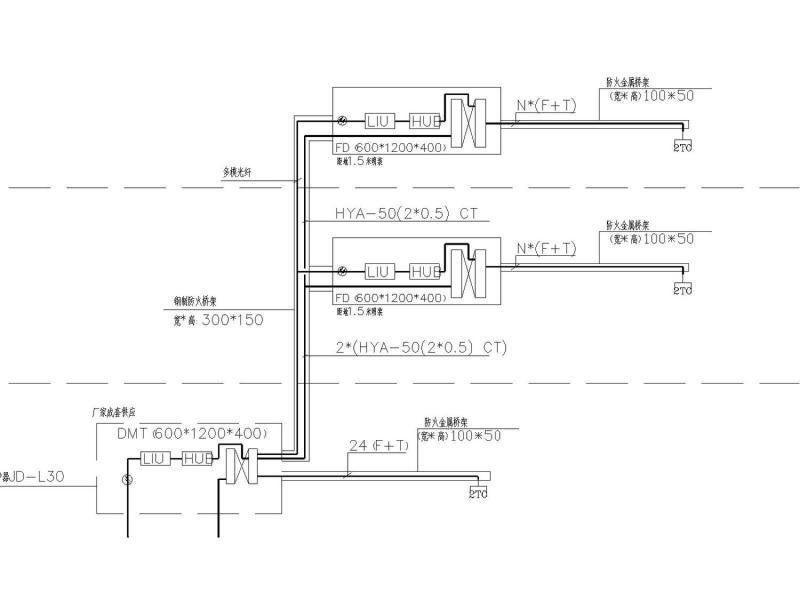

电话、信息网络系统图

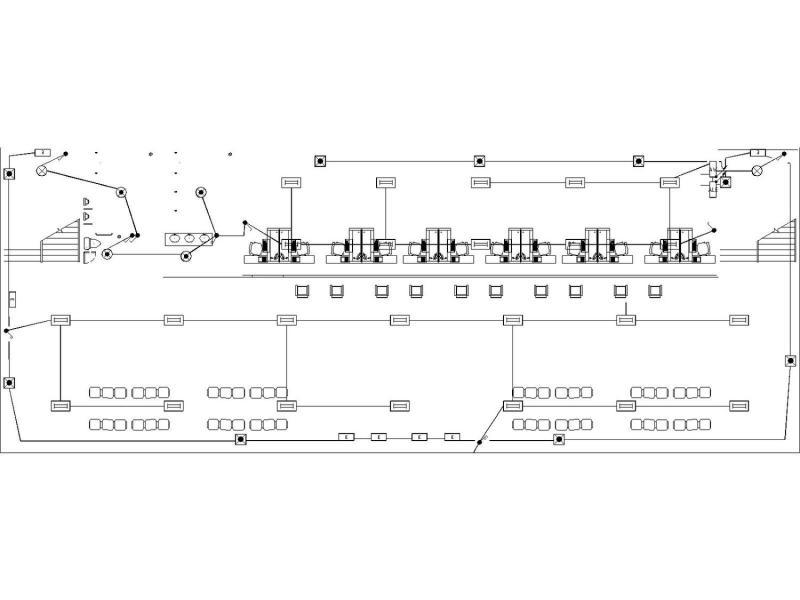

一层照明平面图

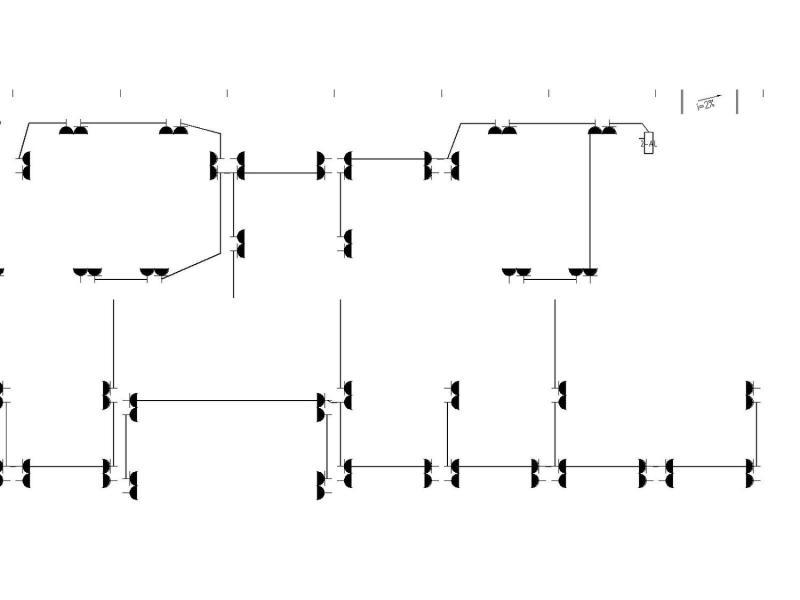

二层插座平面图

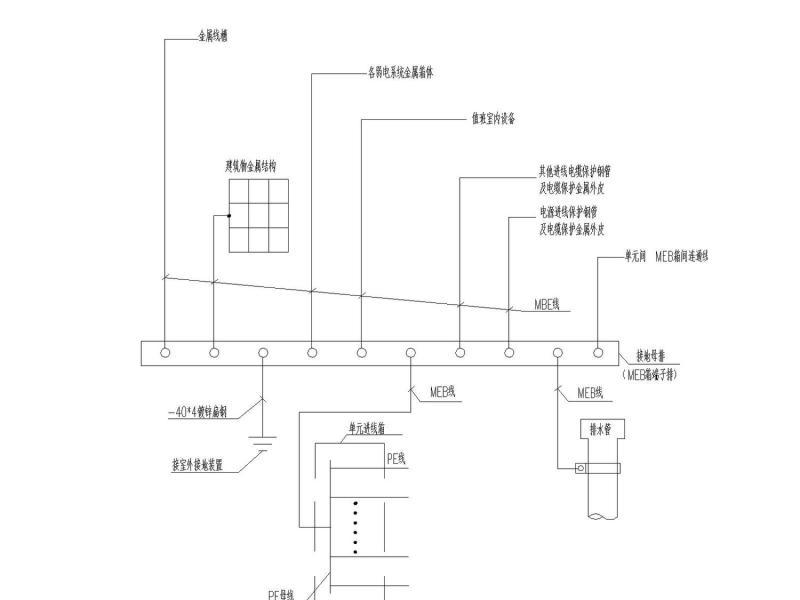

总等电位联结系统示意图

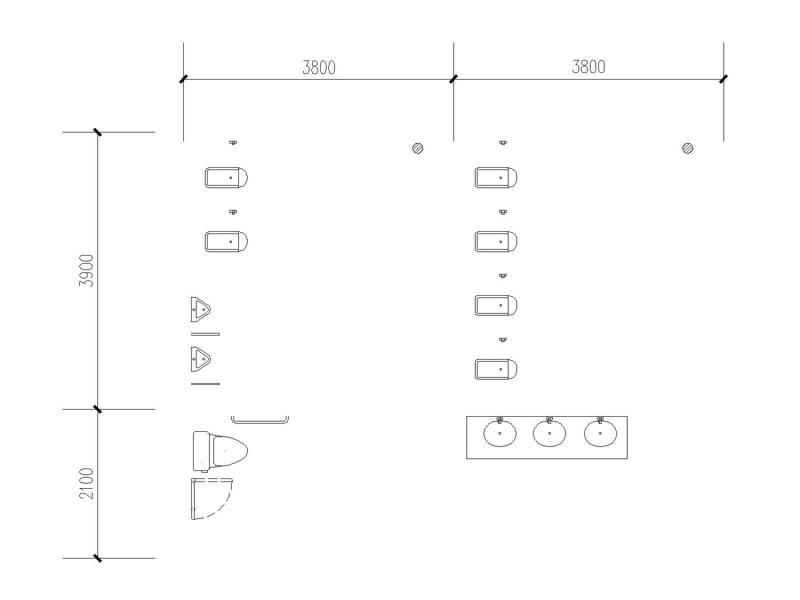

一楼卫生间给排水平面详图
一层给排水灭火器平面图
VRV空调系统
风口
以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 结构结构设计 - 1
    结构结构设计 - 1
  • 结构结构设计 - 2
    结构结构设计 - 2
  • 结构结构设计 - 3
    结构结构设计 - 3
  • 结构结构设计 - 4
    结构结构设计 - 4
  • 结构结构设计 - 5
    结构结构设计 - 5
  • 结构结构设计 - 6
    结构结构设计 - 6
  • 结构结构设计 - 7
    结构结构设计 - 7
  • 结构结构设计 - 8
    结构结构设计 - 8
以上是部分截图,请下载附件后查看完整高清内容
