28层住宅楼水暖电竣工图纸

  • 附件设计说明:有
  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:28层
  • 建筑地下层数:1层
  • 图纸设计深度:竣工图
  • 参考图纸:81张
  • 设计年代:近代
  • 地下室用途:人防,车库,设备用房
  • 生活供水设计:生活给水系统
  • 排水设计:污水系统,废水系统,雨水系统
  • 消防设计:室外消火栓系统,室内消火栓系统
  • 供水方式:市政供水,分区供水
  • 供水分区:四区
  • 排水体制:污废合流
  • 排水技术:重力排水
  • 消火栓用水量室外(L/S):15
  • 消火栓用水量室内(L/S):20
  • 大样节点:水泵

附件详情

  • 给排水设计施工说明
  • 室内消火栓给水系统原理图
  • 自动喷水灭火系统原理图
  • 负二层消火栓系统平面图
  • 负二层自动喷水灭火系统平面图
  • 负一层消火栓系统平面图
  • 负一层自动喷水灭火系统平面图
  • 架空层消防水平面图
  • 二~二十八层消防水平面图
  • 屋顶平面图及屋顶消防水箱配管透视图
  • 消防水泵房布置详图
  • 地下二层应急 照明平面图
  • 地下一层应急照明平面图
  • 架空层应急照明平面图
  • 二~二十八层应急照明平面图
  • 屋顶层应急照明平面图
  • 火灾自动报警设计说明
  • 火灾自动报警系统 简图
  • 漏电报警系统简图
  • 地下二层火灾自动报警平面图
  • 地下一层火灾自动报警平面图
  • 一层火灾自动报警平面图
  • 二~二十八层火灾自动报警平面图

附件详情

项目概要:该项目为湖南某高层住宅楼水暖电竣工图,是28层普通高层住宅楼。该资料包括给水排水设计,通风、防排烟设计,电气设计,火灾自动报警设计等。
给排水设计:给水分为四个区,地下二层至地上三层为由城市自来水水压直接供水,四层至十二层为低区,十三层~二十层为中区;二十一层至二十八层为高区。室内排水系统采用污费合流制排水,室内消防用水量为20L/S,室外消防用水量为15L/S。
电气设计:包括照明动力配电,建筑物防雷.、接地及保护,专变变配电房,火灾自动报警及消防联动系统等设计范围。
火灾自动报警系统组成:火灾自动报警系统、消防联动控制系统、火灾应急广播系统、消防专用电话系统 、消防设备电源监视盘、 消防系统 接地。.
,共81张图纸。



一层火灾自动报警平面图

自动喷水灭火系统平面图

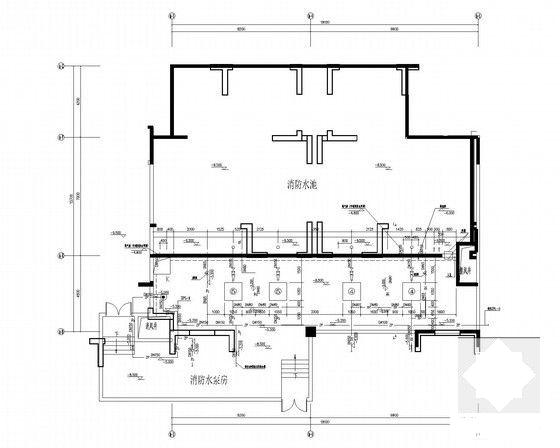

消防水泵房布置详图

人防动力平面图

人防照明平面图

地下二层风机动力箱系统图

消火栓系统平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源

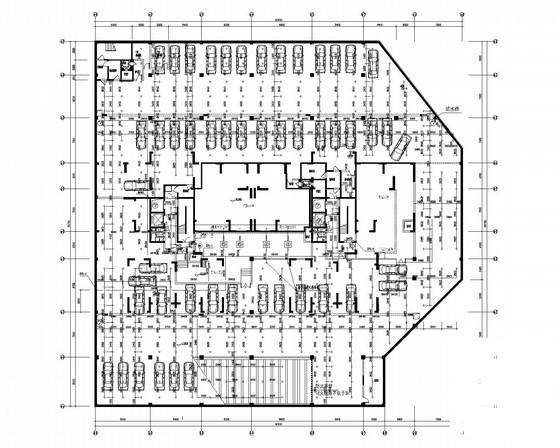

  • 住宅楼水暖 - 1
    住宅楼水暖 - 1

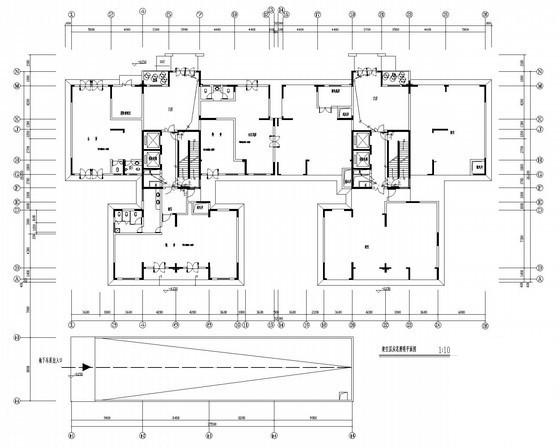

  • 住宅楼水暖 - 2
    住宅楼水暖 - 2

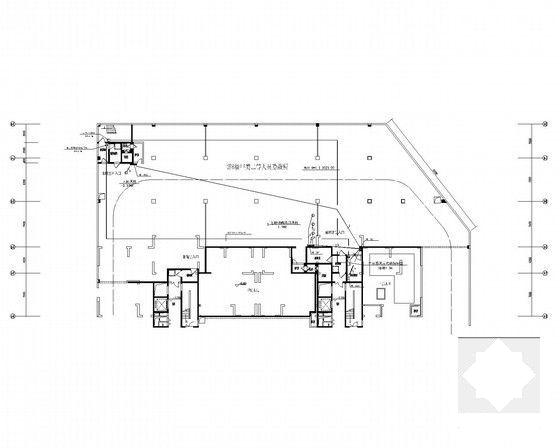

  • 住宅楼水暖 - 3
    住宅楼水暖 - 3

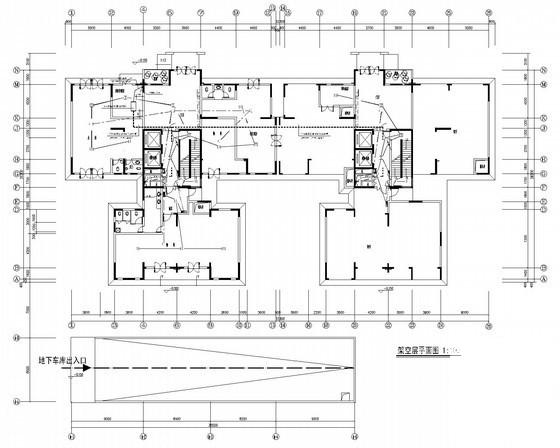

  • 住宅楼水暖 - 4
    住宅楼水暖 - 4
  • 住宅楼水暖 - 5
    住宅楼水暖 - 5
  • 住宅楼水暖 - 6
    住宅楼水暖 - 6
以上是部分截图,请下载附件后查看完整高清内容
