3层学院食堂建筑结构水暖电施工图纸

  • 建筑类别:餐厅食堂
  • 建筑高度类型:多层建筑
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 项目所在地:山东
  • 图纸设计风格:哈佛红
  • 图纸设计流派:其他
  • 图纸设计格式:天正建筑CAD 7.0,CAD2000
  • 参考图纸:20张
  • 建筑设计面积:11239平方米
  • 占地面积:4203平方米
  • 建筑高度:15.00m
  • 建筑地上层数:3层
  • 设计效果图:无

附件详情

该资料为山东某学院食堂建筑结构施工图
工程建筑面积约为:11239平方米、占地面积:4203平方米,建筑设计结构形式为:框架结构、层数为: 3层、高度为: 15米
这份参考资料包括资料目录、图纸说明、工程作法、门窗表、各层建筑平面、立面、剖面图、卫生间详图、楼梯间详图、墙身大样、檐口作法等,共20张图纸
设计功能包括:食堂、操作间、餐厅、教师餐厅等。

另包含配套给排水、结构、暖通、 强电 、弱电施工图。

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

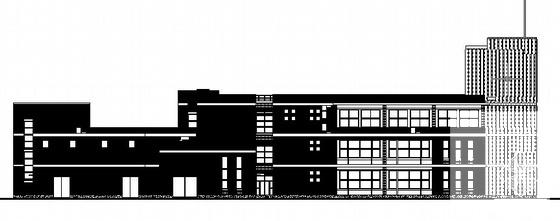

  • 建筑结构施工图纸 - 1
    建筑结构施工图纸 - 1

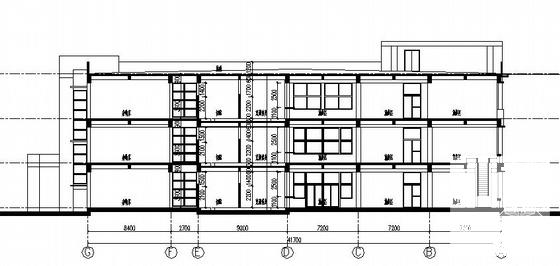

  • 建筑结构施工图纸 - 2
    建筑结构施工图纸 - 2

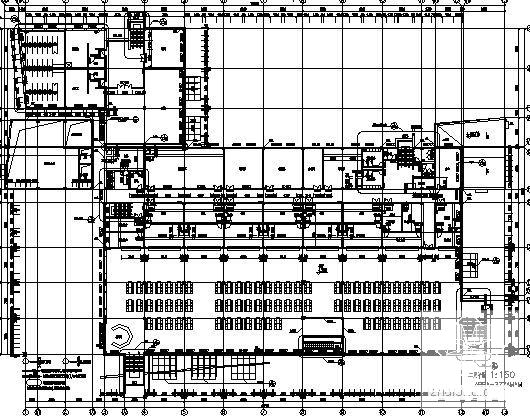

  • 建筑结构施工图纸 - 3
    建筑结构施工图纸 - 3
  • 建筑结构施工图纸 - 4
    建筑结构施工图纸 - 4
以上是部分截图,请下载附件后查看完整高清内容
