手术室洁净空调及通风系统设计施工大样图

  • 图纸设计深度:施工图
  • 参考图纸:9张

附件详情

一、项目概要:
工程包括Ⅰ级手术室二间、Ⅱ级手术室二间;洁净走廊、清洁走廊;洁净用房包括复苏室、一次性物品室、麻醉用品室、值班室等。机房设在屋顶天面。五层层高3.4米,梁高2.8米...
二、冷热源:
空气处理机组由二台智能变频热泵机组分别提供冷热源...
三、空调系统:
1.手术部Ⅰ级、Ⅱ级洁净手术室采用一拖一形式,洁净功能房及洁净走廊合用二台空气处理机组。
2.系统采用先进的新风集中供应方式,各新风管上设定风量装置...
四、通风系统:
1.洁净手术室、洁净走廊等辅助用房设置机械排风系统。
2.各手术室及洁净区的排风系统均独立设置...

图纸共9张。

安装大样图

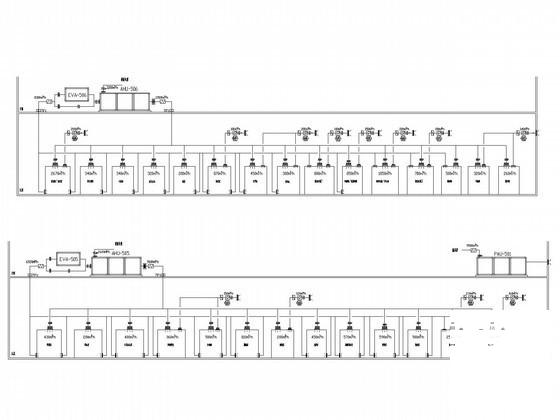

风系统图

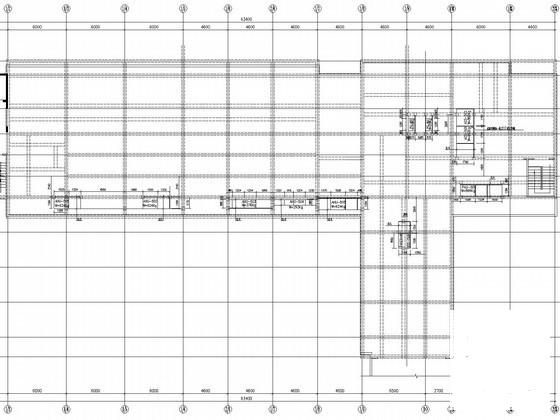

机组钢架基础平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 洁净手术室空调设计 - 1
    洁净手术室空调设计 - 1
  • 洁净手术室空调设计 - 2
    洁净手术室空调设计 - 2
  • 洁净手术室空调设计 - 3
    洁净手术室空调设计 - 3
  • 洁净手术室空调设计 - 4
    洁净手术室空调设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
