洁净手术室空调通风系统设计施工图纸

  • 设计说明:有
  • 建筑类别:医疗
  • 图纸设计深度:施工图
  • 参考图纸:13张
  • 设计内容:空调,通风,防排烟
  • 空调系统:全水系统
  • 水系统:双管制
  • 项目所在地:北京

附件详情

  • 设计说明
  • 设备表
  • 材料表
  • 风机盘管风管水管平面图
  • 设备层风管平面图
  • 风口布置图
  • 净化空调系统图

附件详情

一、项目概要:
1.洁净手术部及洁净ICU共设置8套净化空调系统。所有洁净循环机组均配置H10过滤器、洁净新风机组均配置G4+F8过滤器,手术室回风口采用过滤网。Ⅰ级、Ⅲ级洁净手术室送风采用内含H14级别高效过滤器的静压箱,洁净辅助区域采用H14级别高效过滤送风口。手术部污物走廊及相关辅房采用高静压风机盘管+亚高效过滤器。采用机械循环二管制方式,管道高点设自动排气阀,以便排除系统管道内空气;管道低点设置泄水管,并配置相同管径的截止阀,加湿排水及冷凝水按规定的坡度排至最近的地漏。

二、空调系统
水系统双管制、同程的闭式系统;过渡季节,根据需要,由操作人员掌握进行切换。

三、通风排烟系统:
1.排风机,共设置9台低噪声排风机,详细性能参数见设备材料表。

图纸共13张。

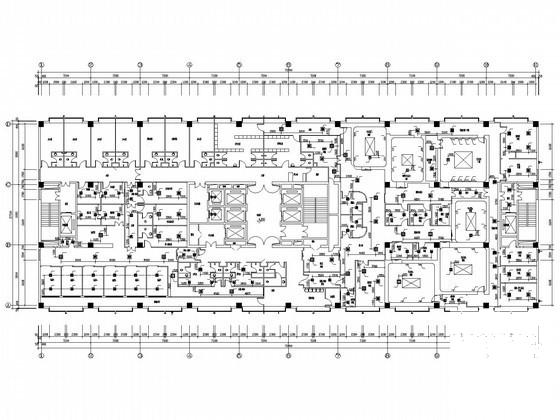

风口布置图

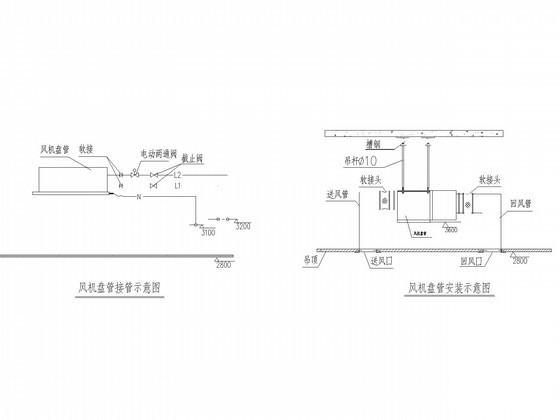

风机盘管接管示意图

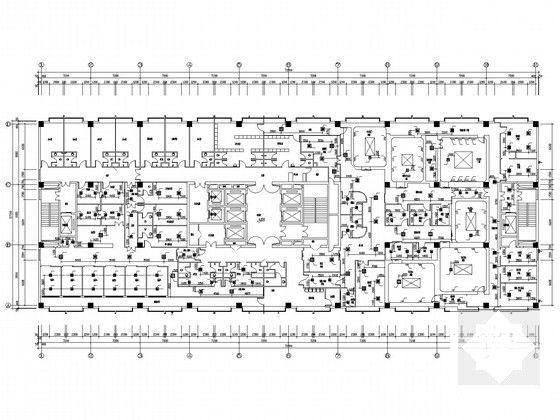

风口布置图

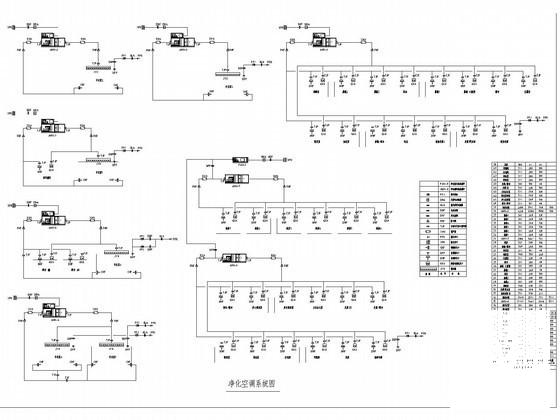

净化空调系统图

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源

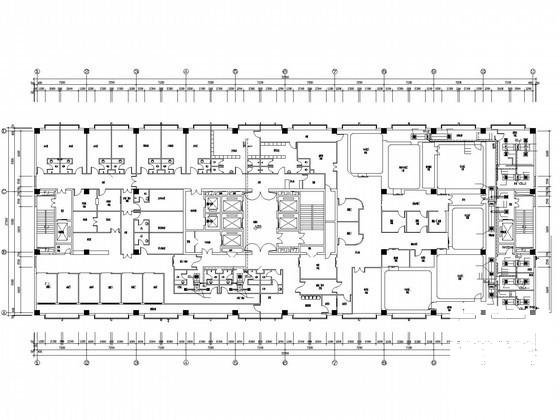

  • 洁净手术室空调设计 - 1
    洁净手术室空调设计 - 1
  • 洁净手术室空调设计 - 2
    洁净手术室空调设计 - 2
  • 洁净手术室空调设计 - 3
    洁净手术室空调设计 - 3
  • 洁净手术室空调设计 - 4
    洁净手术室空调设计 - 4
  • 洁净手术室空调设计 - 5
    洁净手术室空调设计 - 5
以上是部分截图,请下载附件后查看完整高清内容
