二级公路16m现浇钢筋混凝土简支箱梁渡槽CAD施工图纸20张.dwg

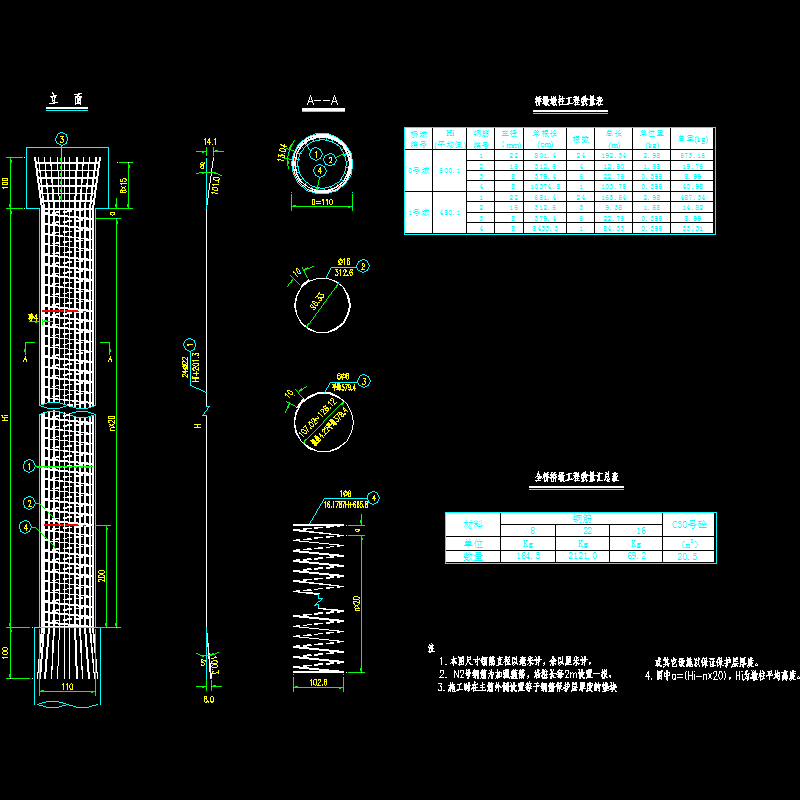

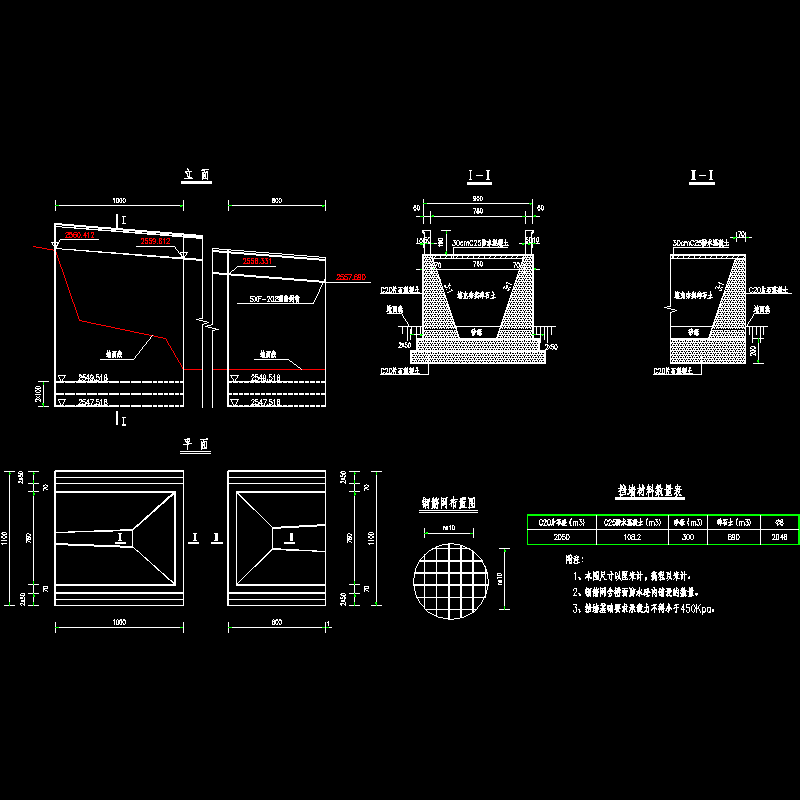

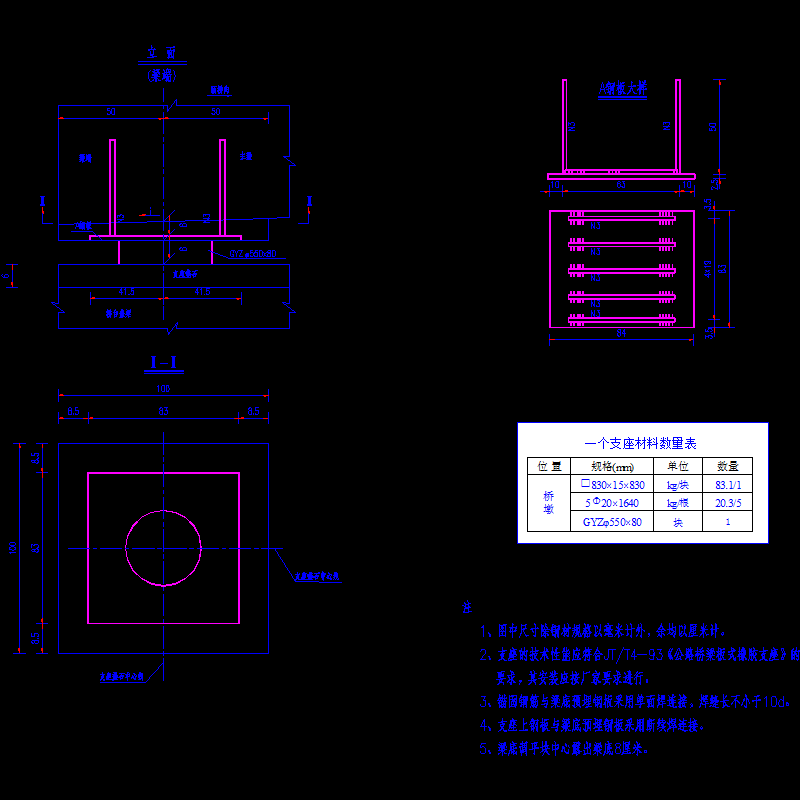

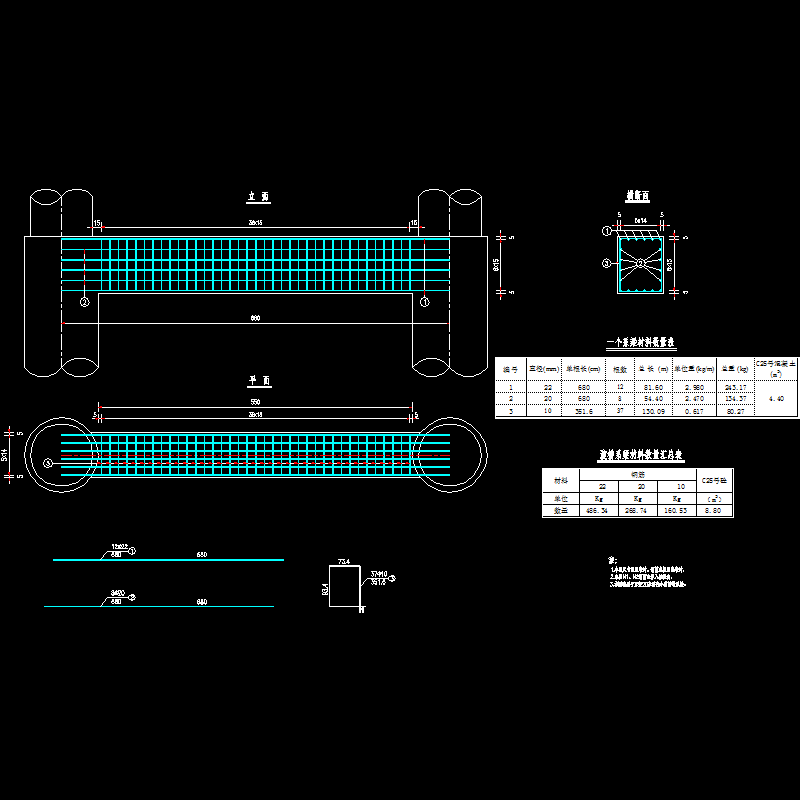

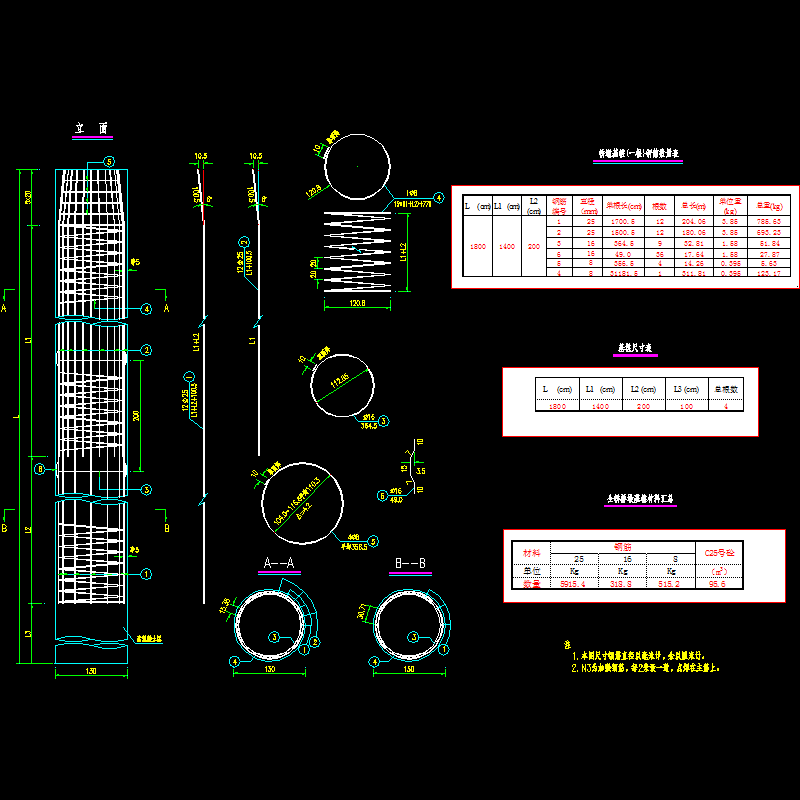

公路等级：二级公路。本桥平面位于直线段上。本桥所处地区地震烈度：7度。本桥上部采用1X16m现浇钢筋混凝土简支箱梁；下部采用柱式墩，钻孔灌注桩基础。应用人工配合小机械分层夯实回填砂砾及碎石土，保证其压实度不得下于95%。箱梁顶铺设10cm的防水砼，并在其中加入加强钢筋网。应用木条填塞沉降缝，然后用SXF-202型密封膏封闭。 　　本桥箱梁采用满堂支架施工，支架搭好后先进行预压，预压重量不小于箱梁自重的100%，浇筑梁体混凝土之前适应检查支架顶面和桩柱高程是否符合要求，以及其它构件所需的预埋件是否按设计要求就位，待一切符合要求时才能浇筑混凝土。本渡槽上部构造共用30号混凝土111.2m 。 　　…… 　　共计20张，
