铁路工程现浇单线简支箱梁吊装方案

附件详情

4、吊装方案
4.1、混凝土梁吊装
4.1.1、起重机选择
根据吊装物的重量规格、吊装高度、平面布置、现场具体条件以及工期要求等因素，本着安全可靠、经济合理的原则，该项目所吊桥梁重量和长度都很大，吊装桥梁采用两台630T履带吊双机抬吊……
4.3、吊装方法
2、试吊：
要求设备离开地面200mm，检查所有索具情况、吊车负荷情况、地基变化情况。试吊如出现问题，立刻将设备放回原位，针对这些问题进行整改，直至正常…………
3、正式吊装：

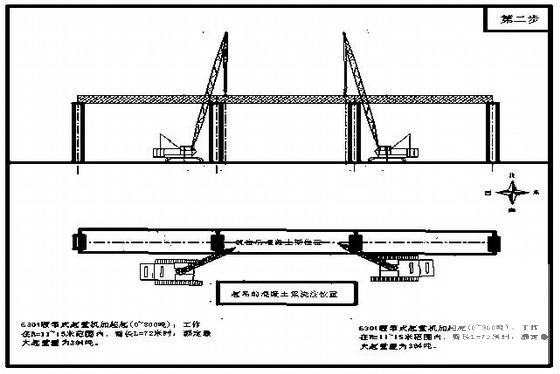

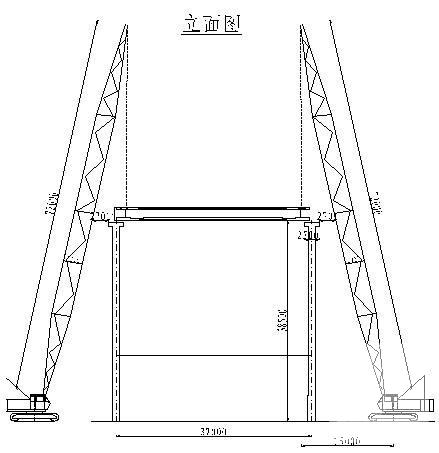

两台吊车同时在桥体的一侧，吊车同时起钩，两台车将桥梁整体吊离至地面0.2米后，检查所有索具情况、吊车负荷情况、地基变化情况，直至设备达到吊梁与支墩距离为0.5米的高度时。两台吊车将桥梁缓慢提升至距地面38.5米高，然后两台车同时爬杆在此过程中，指挥人员随时观察两台吊车的起吊情况，吊车互保人员密切观察吊车路基状况，出现问题及时向吊装指挥报告，将桥梁缓慢就位到支墩上。由安装工负责核对装车位置并准确回落…………

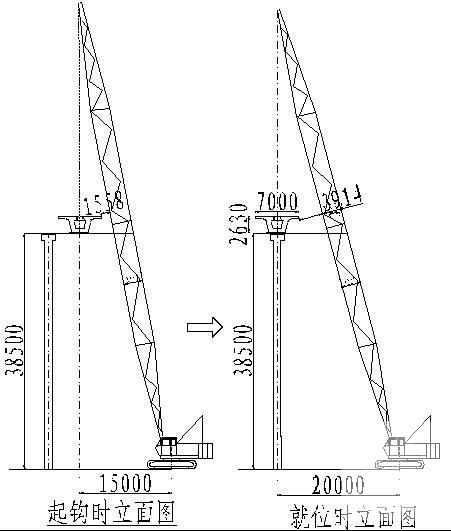

在双机抬吊桥梁过程中，两台scc6300型630吨履带吊选用主臂+超起桅杆+超起配重工况，主臂72m，保持作业半径20m，超起半径15m，后配重300吨，额定起重量为355吨，桥梁重量为450吨。荷载计算…………
一台吊车起重M计算：M=450吨/2 +钩头+吊索具=225+17吨+10吨=252吨<355×80%=284吨，计算结果满足吊装要求…………
吊装过程注意事项及保证措施：
（1）吊装前，在吊装现场对在电脑上的模拟吊装进行实际验证，满足要求后在正式吊装…………
（2）吊车司机选用经常在一起配合的人员，确保安全。设置3名起重工，1名主信号工，用哨声进行指挥，2名副信号工观察吊车起吊状况，并与主信号工保持联系，发现问题及时告知…………
（3）在正式吊装前3~5天注意天气情况，5级以上大风不进行吊装作业…………
（4）正式吊装前，对所有的吊具、机械设备、人员进行检查落实，对发现的问题，整改后在正式吊装…………
（5）正式吊装开始后，在起钩、转杆、回钩过程中，两台吊车要尽量匀速，梁体保持水平且同步进行吊装，发现问题，立即停止，校正后再继续进行…………
共30页
