两层别墅给排水施工图纸

附件详情

出图日期:5月
1.本图为xxxxxxxx别墅A室内 给排水施工图 ,共 4 张;
2.图中尺寸单位:高程以米计,其余以毫米计。
3.管材与连接:给水冷水管采用钢塑复合给水管(普通)及专用配件连接。
给水热水管采用钢塑复合给水管(耐高温)及专用配件连接。
排水管采用 UPVC 排水管(立管使用空壁螺旋消音管,横管使用普通管)及相应配件,粘接。



以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

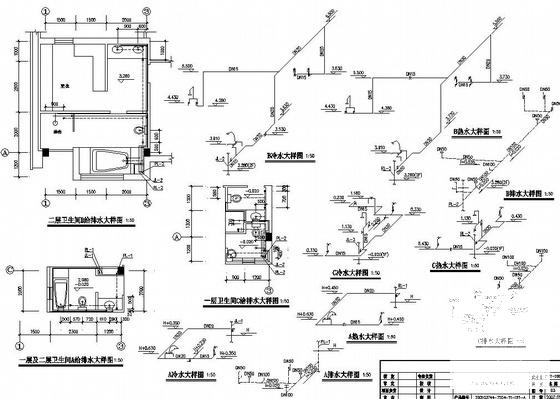

  • 别墅给排水施工图 - 1
    别墅给排水施工图 - 1

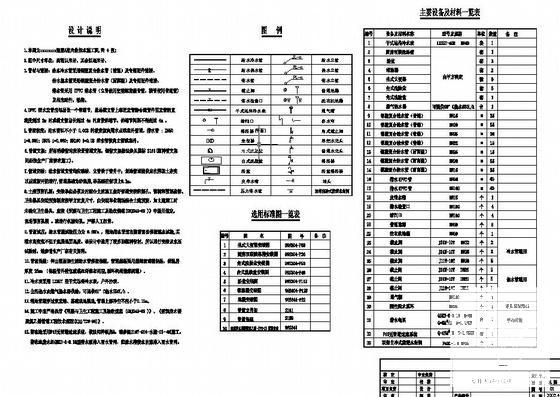

  • 别墅给排水施工图 - 2
    别墅给排水施工图 - 2

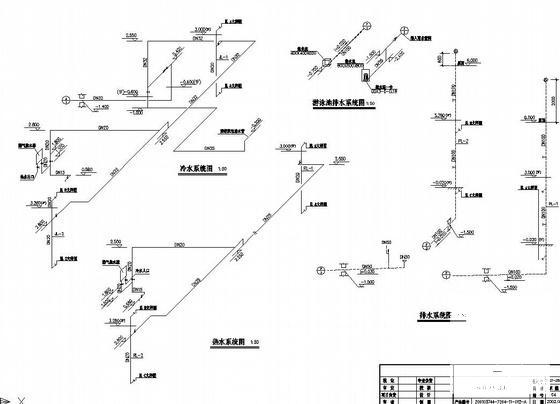

  • 别墅给排水施工图 - 3
    别墅给排水施工图 - 3

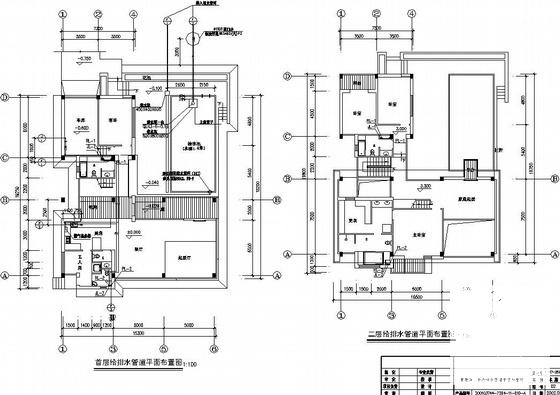

  • 别墅给排水施工图 - 4
    别墅给排水施工图 - 4
以上是部分截图,请下载附件后查看完整高清内容
