轻工业园区市政排水管线竣工图纸

  • 设计详细说明:无
  • 功能:工业园
  • 设计内容:污水排水系统,废水排水系统,雨水排水系统
  • 设计阶段:竣工图
  • 参考图纸:20张以上
  • 管道方式:暗沟
  • 设计年代:近代

附件详情

  • 资料目录
  • 排水总平面图
  • 至污水处理厂排水管网总平面图
  • 排水管线纵断图(一)(W1~W18)
  • 排水管线纵断图(二)(W18~W36)
  • 排水管线纵断图(三)(W36~W53)
  • 排水管线纵断图(四)(W53~W69)
  • 排水管线纵断图(五)(W59~W86)
  • ……
  • 排水管线纵断图(三十三)至污水厂(W393~W401)
  • 排水管线纵断图(三十四)至污水厂(W401~W404)
  • 排水管线纵断图(三十五)至污水厂(W404~W470)
  • 排水管线纵断图(三十六)至污水厂(~X1)

附件详情

该项目位于北方,是某轻工业园区市政排水项目,主要管径为d300、d400、d500、d600等,采用管材为HDPE;
设计范围:该项目污废水系统、雨水系统;
,共计34张图纸;

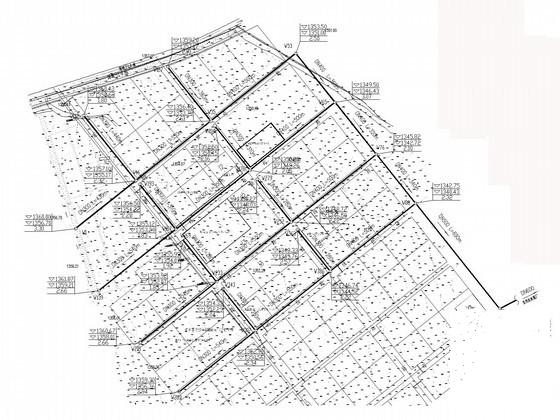

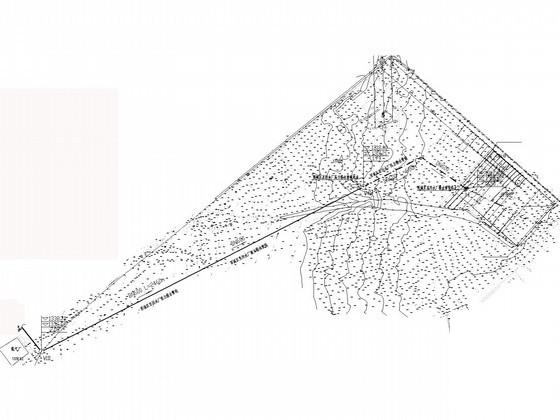

城区排水管线至污水处理厂排水管网平面图

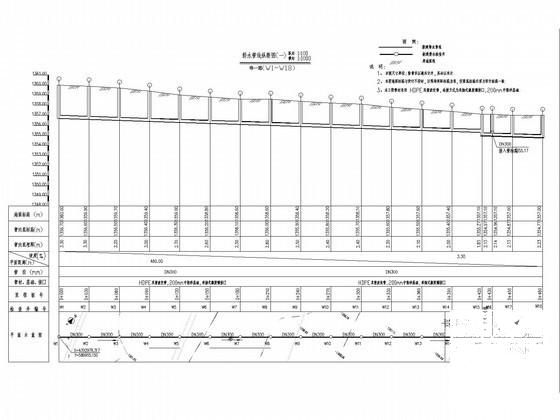

排水管线纵断图一

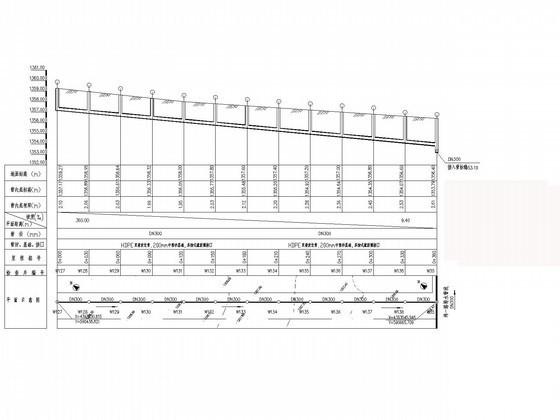

排水挂线纵断图二

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 市政水管排水管 - 1
    市政水管排水管 - 1
  • 市政水管排水管 - 2
    市政水管排水管 - 2
  • 市政水管排水管 - 3
    市政水管排水管 - 3
  • 市政水管排水管 - 4
    市政水管排水管 - 4
以上是部分截图,请下载附件后查看完整高清内容
