市政给排水及管线CAD施工图纸(管道与检查井连接)
- 附件设计说明：有
- 功能：交通道路
- 设计内容：给水系统,污水排水系统,雨水排水系统
- 设计阶段：施工图设计
- 参考图纸：20张以上
- 管道方式：暗沟
- 设计年代：近代
附件详情
- 给水平面图
- 给水纵断面图
- 给水 节点图
- 给水管道施工说明
- 污水平面图
- 污水纵断面图
- 管道与检查井连接图
- 污水管道基础图
- 污水管道施工说明及材料表
- 雨水平面图
- 雨水纵断面图
- 雨水管道施工说明及材料表
- 管综横断面图
- 管综平面图
附件详情
该项目位于福建，尺寸单位除管径。距离为毫米外,其余均以米计,黄海高程系统,北京坐标系统。桩号为道路中心线桩号。
设计范围：市政给水系统、市政污水系统。市政雨水系统。
，共71张图。
污水纵断面图
雨水平面图

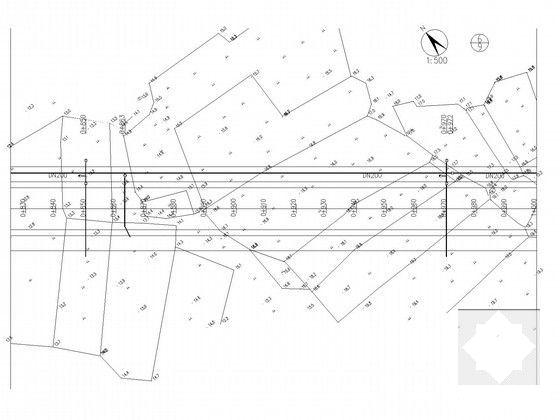

给水平面图

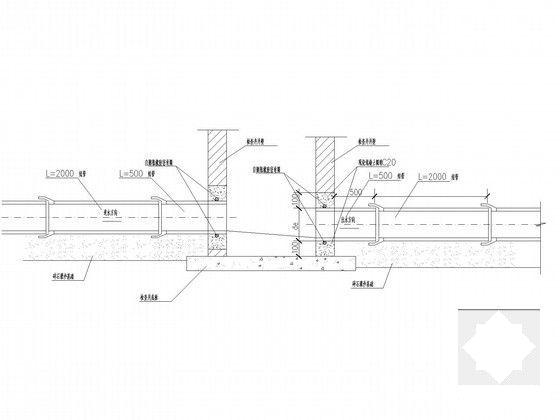

管道与检查井连接图
给水管道开挖断面图
以下是附件的其中一部分截图，共6张，您也可以 搜索 更多您想要的资源
-
第 1 张图 -
第 2 张图 -
第 3 张图 -
第 4 张图 -
第 5 张图 -
第 6 张图
以上是部分截图，请下载附件后查看完整高清内容
- 发布时间：2022-10-09
- 评论次数：0
- 浏览次数：0
- 文件大小：0.96 MB
- 收藏次数：0
-
文件名称：
附件-995859569597599685798.rar
