地上6层框架结构实验楼结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:6层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:其他
  • 参考图纸:19张
  • 设计年代:近代

附件详情

该项目为重庆某学校的实验楼,地上六层,半地下室一层,建筑高为27.3米,结构体系为钢筋混凝土框架结构,基础采用大直径人工挖孔桩基础,6度设防。

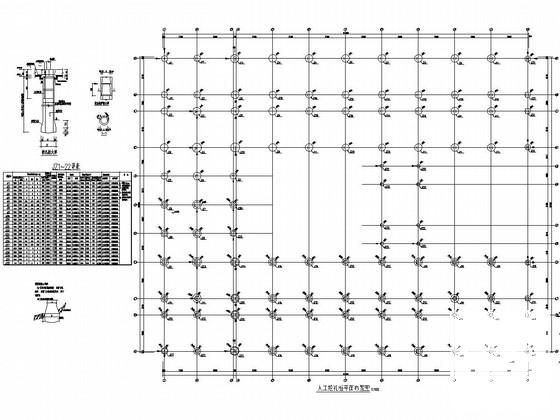

该资料包含: 结构设计说明 、人工挖孔桩平面布置图、基础平面布置图、结构 平面布置图 、梁平法施工图、柱平法施工图、 楼梯详图 等共19张图纸。

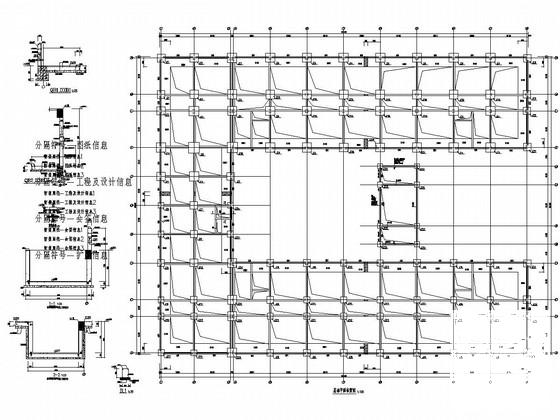

基础平面布置图

一层梁平法施工图

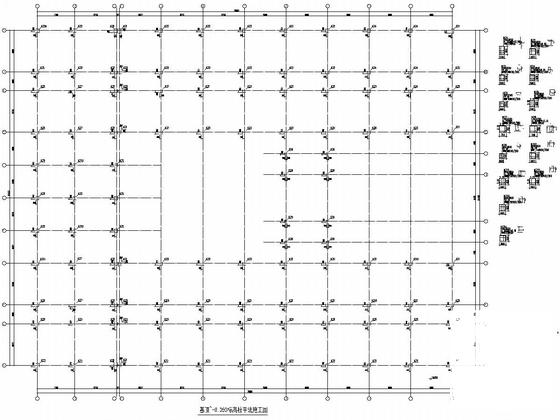

基顶~-0.050标高柱平法施工图

楼梯结构图

二层结构平面布置图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 实验楼设计图纸 - 1
    实验楼设计图纸 - 1
  • 实验楼设计图纸 - 2
    实验楼设计图纸 - 2
  • 实验楼设计图纸 - 3
    实验楼设计图纸 - 3
  • 实验楼设计图纸 - 4
    实验楼设计图纸 - 4
  • 实验楼设计图纸 - 5
    实验楼设计图纸 - 5
  • 实验楼设计图纸 - 6
    实验楼设计图纸 - 6
以上是部分截图,请下载附件后查看完整高清内容
