医院科研楼科室洁净空调系统施工大样图

  • 设计说明:有
  • 建筑类别:医疗
  • 建筑高度类型:多层建筑
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,洁净
  • 空调系统:制冷剂系统
  • 水系统:双管制
  • 送风方式:散流器送风
  • 项目所在地:湖南

附件详情

  • 设计施工说明
  • 空调风系统流程图
  • 空调系统安装大样图
  • 空调送风平面图
  • 空调回风排风平面图
  • 空调风管平面图
  • 空调水管平面图
  • 气体汇流排布置图
  • 气体系统图
  • ......

附件详情

一、项目概要:
项目为医院科研楼科室洁净空调系统......
二、空调系统:
1.Ⅰ级、Ⅱ级手术室采用一拖一系统方式,采用一台净化空气处理机组。
2.空调机组水系统采用机械循环两管制系统,冷水供回水温度为 7°C/12°C;热水供回水温度为60°C/50°C。
3.Ⅲ级手术室采用一拖二系统方式,合用一台净化空气处理机组......

图纸共19张。

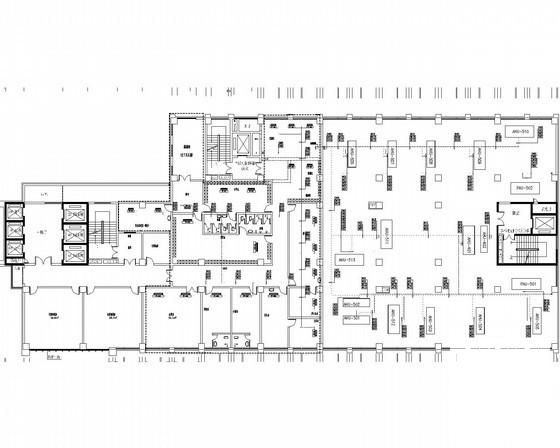

空调水管平面图

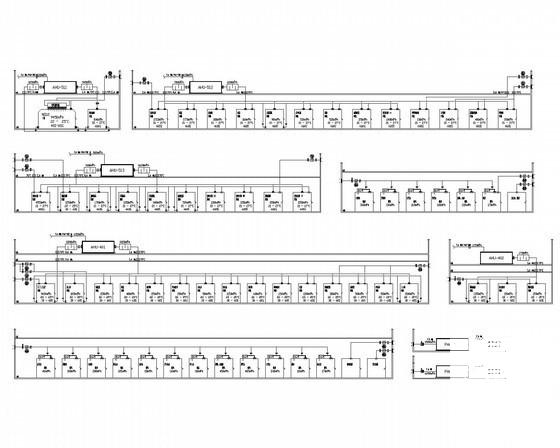

空调风系统流程图

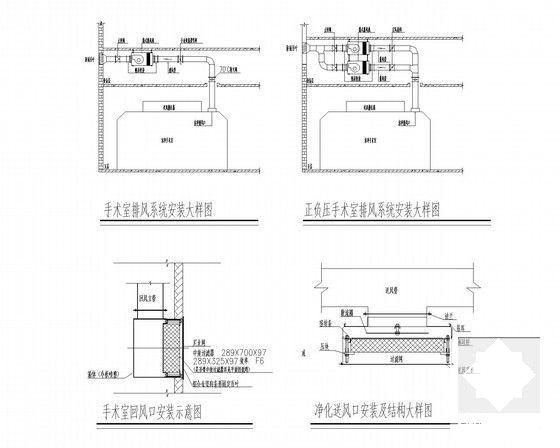

安装大样图

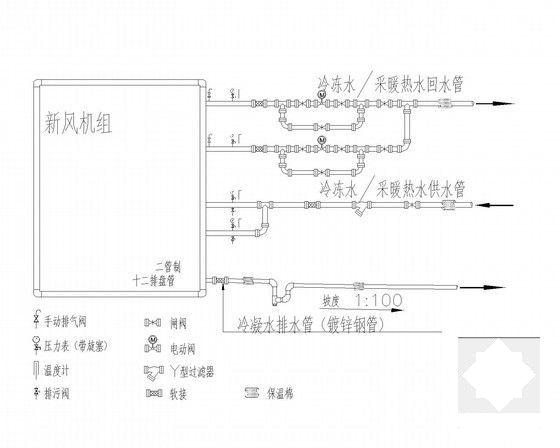

新风机组管道连接大样图

新风机组结构与风管安装大样图

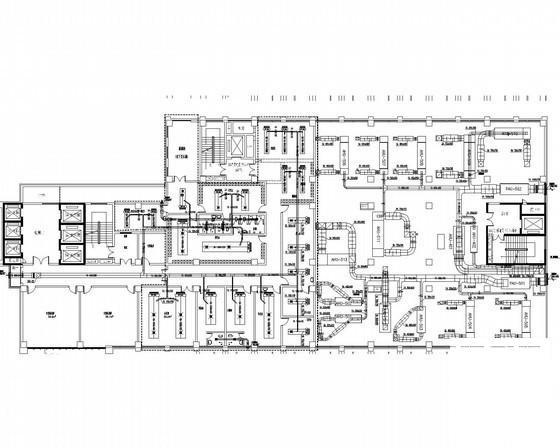

空调送风平面图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 医院洁净空调系统 - 1
    医院洁净空调系统 - 1
  • 医院洁净空调系统 - 2
    医院洁净空调系统 - 2
  • 医院洁净空调系统 - 3
    医院洁净空调系统 - 3
  • 医院洁净空调系统 - 4
    医院洁净空调系统 - 4
  • 医院洁净空调系统 - 5
    医院洁净空调系统 - 5
  • 医院洁净空调系统 - 6
    医院洁净空调系统 - 6
  • 医院洁净空调系统 - 7
    医院洁净空调系统 - 7
以上是部分截图,请下载附件后查看完整高清内容
