地上3层框架结构商业楼结构施工图纸

  • 建筑类别:商业
  • 地基基础设计等级:乙级
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2、3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础,桩基础
  • 结构安全等级:二级
  • 抗震设防烈度:6度抗震
  • 参考图纸:7张

附件详情

本子项为山东某普通的商业街,地上二/三层,结构型式为框架结构,基础形式为桩基和柱下独立基础,6度设防。
该资料包含: 结构设计说明 、柱 平面布置图 、板配筋平面图、梁配筋平面图、结构平面图、详图等共7张图纸。

一层顶板配筋平面图

二层顶梁配筋平面图

出屋面层结构平面图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

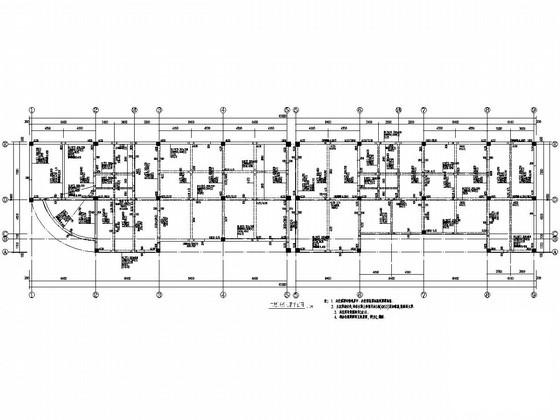

  • 框架结构商业楼 - 1
    框架结构商业楼 - 1

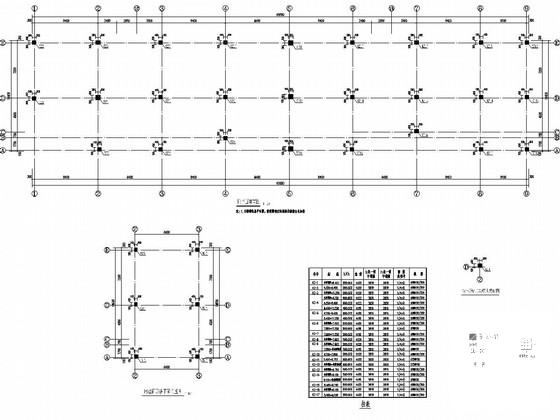

  • 框架结构商业楼 - 2
    框架结构商业楼 - 2

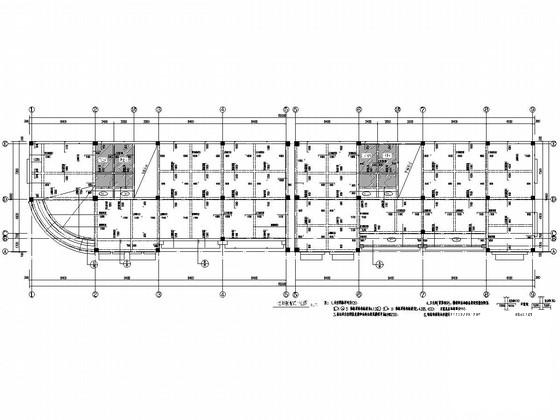

  • 框架结构商业楼 - 3
    框架结构商业楼 - 3

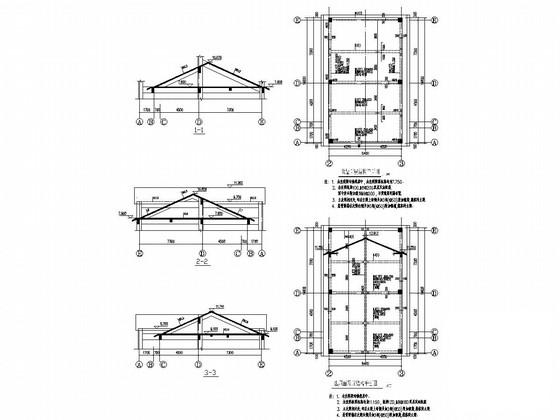

  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
