2层框架结构商业楼群结构施工图纸

  • 建筑类别:商业
  • 建筑高度类型:多层建筑
  • 建筑地上层数:2层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :条形基础,独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:6度抗震
  • 风压:0.40kN/平方米
  • 地下室功能:商业
  • 参考图纸:21张
  • 设计年代:近代

附件详情

该附件为重庆某商业楼群,地上2层,地下2层,建筑设计结构形式为框架结构,基础为柱下独立基础及条形基础,6度设防。
该资料包含: 结构设计说明 、基础结构布置图、墙柱 平面布置图 、梁配筋图、板配筋图、 楼梯详图 等共21张图纸。

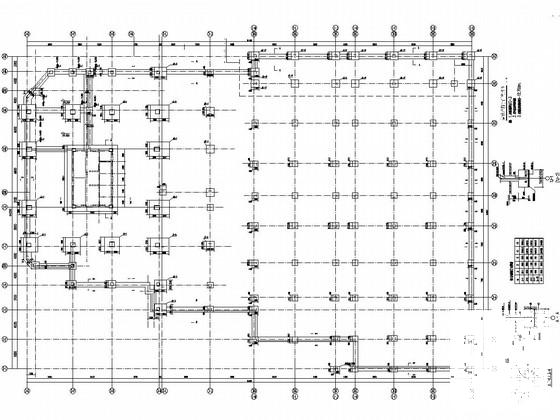

墙柱平面布置图

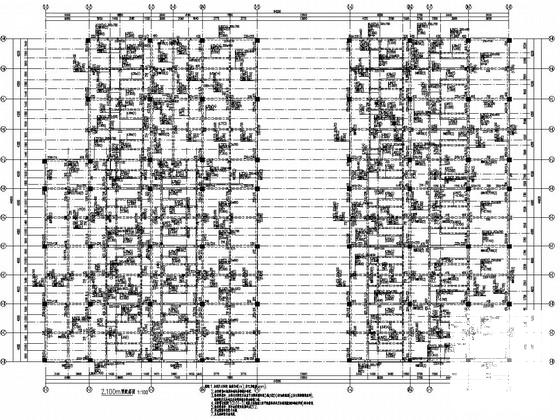

2.100m梁配筋图

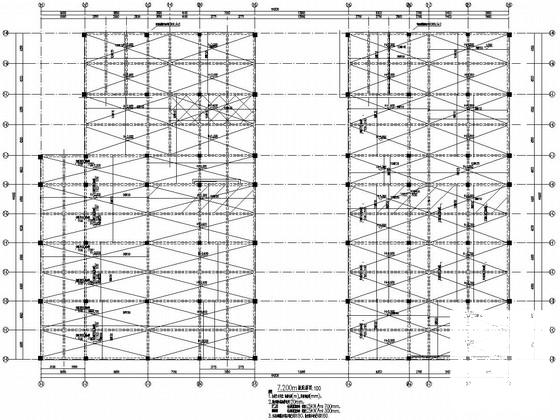

7.200m板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 框架结构商业楼 - 1
    框架结构商业楼 - 1
  • 框架结构商业楼 - 2
    框架结构商业楼 - 2
  • 框架结构商业楼 - 3
    框架结构商业楼 - 3
  • 框架结构商业楼 - 4
    框架结构商业楼 - 4
以上是部分截图,请下载附件后查看完整高清内容
