城市主干路双侧对称照明工程设计套大样图

附件详情

项目概要:
本次照明工程设计范围全长约5700米,包括灯位的确定、电缆的敷设、接地做法及路灯控制方式。电源分别从四台路灯专用变压器引来。
全路段拟设四台160KVA路灯专用变压器。

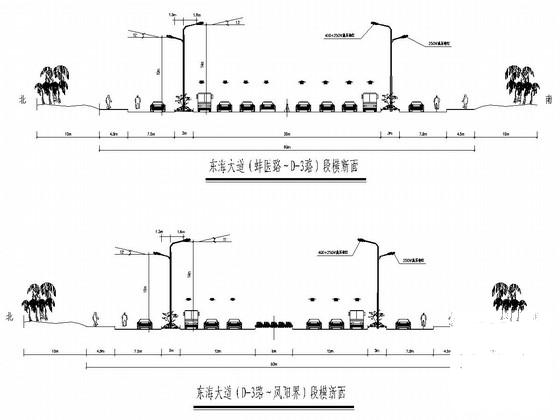

横断面为:10m(知名地产)~4.5m(人行道)~7.5m(非机)~3m(绿)~30m(机)~3m(绿)~7.5m(非机)~4.5m(人行道)~10m(知名地产)。
道路照度:道路部分为30LX,交汇区部分为50LX。辅道道路部分为20LX。
照明形式:双侧对称布置的照明形式。灯杆高为14米,双臂双挑。灯间距为38米左右。辅道为单侧布置的照明形式。灯杆高为10米,单臂单挑。灯间距30米。
......
技术指标:
道路等级:主干路Ⅰ级
交通等级:重型
计算行车速度:主路60/辅路40Km/h
汽车荷载等级:公路-I级
......
设计于,共29张CAD设计图。

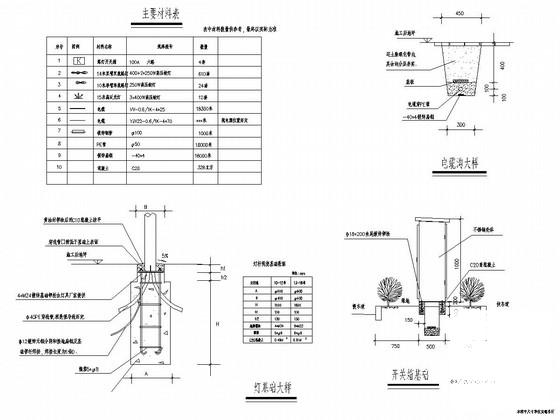

灯基础大样图
