标高110米格构墩安装实施方案附CAD(节段吊装含试拼工艺)

特大桥总长1811米,设计宽度24.5米,共36跨,最高桥墩高达110米,下部格构墩共计25个。经现场地势综合考虑后研究决定,超过90米的16#~25#格构墩采用Q6015塔机进行格构墩的起吊安装,对于矮墩则考虑采取大功率汽车吊或履带吊进行起吊安装。本方案主要以高墩塔吊、履带吊施工方案进行编制。内容含起吊工况、安装就位、测量控制、施焊作业场地提供及施焊条件满足等与安装相关环节,同类工程施工可作指导。   【内容节选】起吊安装过程中人员的操作平台采取了钩挂的方式钩挂在A型节段上口的水平纵向φ406腹管上,在格构墩节段未形成结构之前,产生的弯矩会对A型节段产生一定的影响,需要关注操作平台的安全及节段的稳定安全及可能产生的变形对测量误差的影响……作业平台主要通过钩挂的方式附在格构墩纵向水平腹管上,通过对钩结构的焊接质量以及必要的锁定措施可以有效保证作业平台安全附着在格构墩上,另外其自身重量最大仅1.5吨,且其对格构墩施加额外荷载为对称荷载……避免与已成型格构墩发生挂差,待节段起吊超过已成型的格构墩上顶面2~3米后,在指挥人员的指挥下进行旋转进行平面位置初定,然后缓慢下落待就位节段,使节段下口与已成型节段上口距离保持在20~30cm……试装工艺:横撑单元上胎架定位 → A型单元上胎架定位 → 横撑基准单元和拉杆(含临时支撑)组装 → 尺寸数据检测 → 焊接及其检测 → 完工检测   【附图表】塔吊起吊格构墩施工方案示意图、抱箍连接示意图、高空对接设计、吊装示意图CAD、基线测量示意CAD、钢管立柱接头定位装置构造图CAD、起吊安装流程示意图CAD、主梁安装吊篮结构图CAD、行人梯结构图CAD、桥墩安装挂蓝结构图CAD、作业幅度示意CAD、150T及400T吊车起吊作业流程示意图CAD、150T装杆(长70M)示意图CAD……共计57页,附CAD,编制于2009年

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 2001墩柱试拼、安装工艺(最新更改).dwg
    2001墩柱试拼、安装工艺(最新更改).dwg

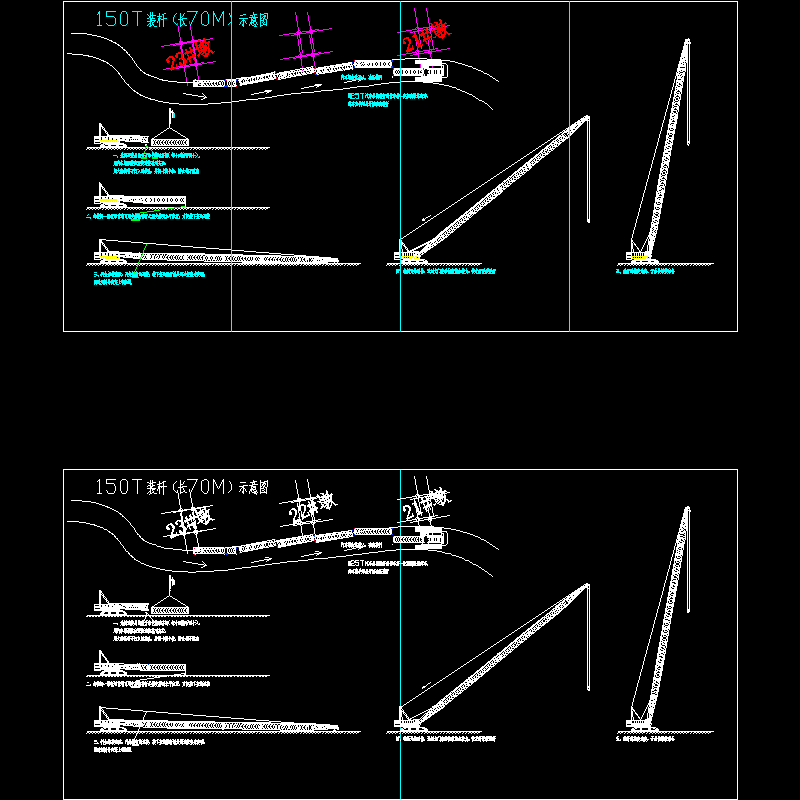

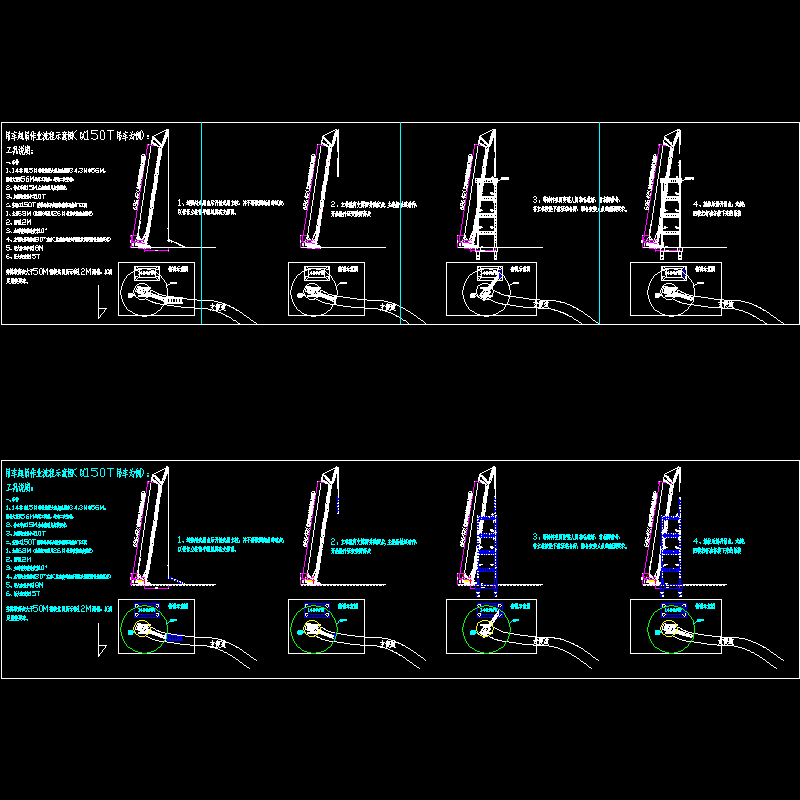

  • 150t安装流程图ok.dwg
    150t安装流程图ok.dwg
  • drawing1.dwg
    drawing1.dwg

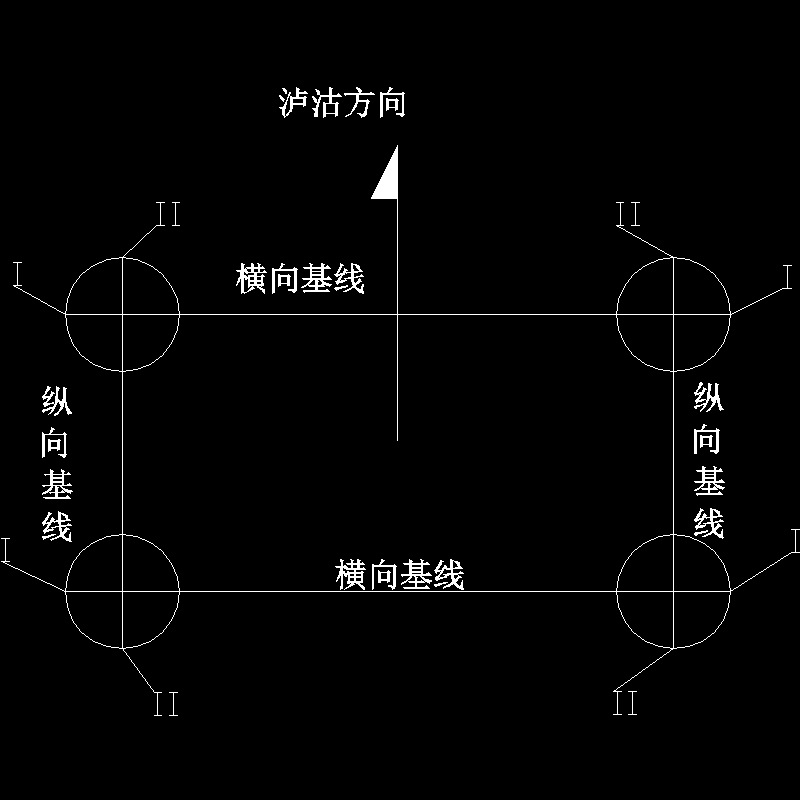

  • 基线测量示意.dwg
