组合变压式耐火烟道变截面设计CAD图纸

附件详情

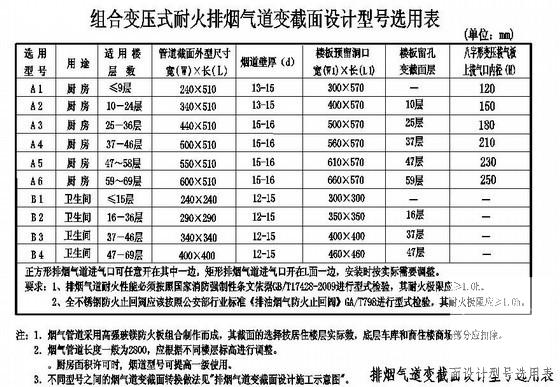

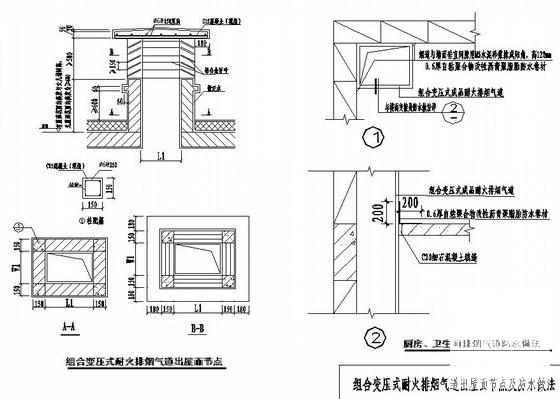

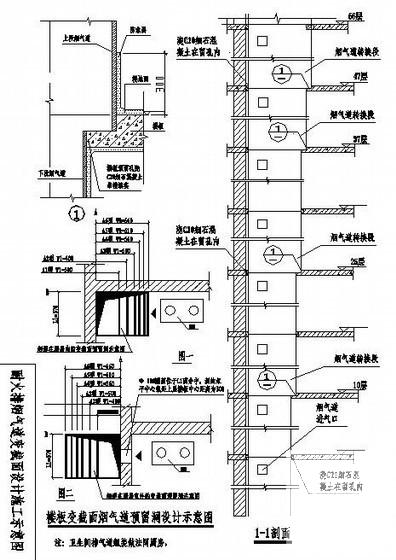

设计1层至65层的超高层厨房烟道变截面 设计方案 CAD图，出屋面风帽节点设计CAD图。烟道的防水设计CAD图。设计中充分考虑灶台的宽度模数，所以烟道有一面统一为510mm，和灶台的宽度模数相一致，使得烟道不占用灶台的长度。采用高强度玻镁防火板为烟道原材料，符合国家消防防火设计强制性条文对烟道耐火极限不低于1.0h的要求。并对不锈钢防火止回阀提出符合公安标准《排油烟气防火止回阀》GA/T798规定，其耐火极限也不应低于1.0h。

目前国内住宅商品房建设中使用的水泥预制排烟道很难达到耐火极限大于1．0h的要求，最多只能达到0.3小时的耐火极限值。水泥预制排烟气道产品的抗柔性冲击性、耐火极限二个重要指标均很难达到国家标准要求。当厨房发生火灾时，水泥烟道容易燃烧脱落，对已装修好的厨房会导致严重破坏，对人民群众生命财产安全及公共利益造成极大隐患。住宅中集中排烟道因为油垢积累日久，渐成火灾隐患。目前国内大多采用空筒烟道配置防火止回阀的排烟气系统，但是空筒烟道的进气口烟气和下层烟气相遇会形成涡流和空气阻滞幕，会对下层烟气上行产生阻碍，一旦防火止回阀被油污粘住开启失灵，则会出现而串烟串味和烟气倒灌的问题。

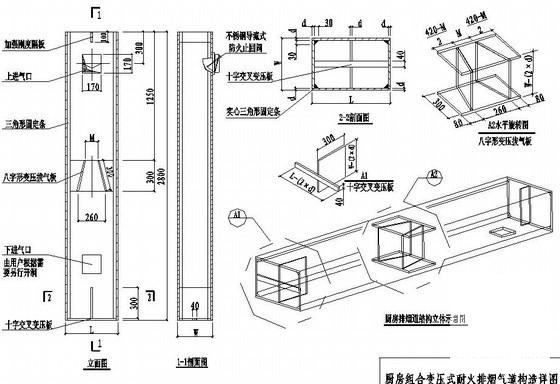

住宅厨卫组合变压式耐火排烟气道采用高强度玻镁防火板、三角形固定条、十字交叉变压板和八字形变压板组合拼装制作而成，具有强度高、耐火性能和耐久性能优越，抗柔性冲击性能强的特点。当排油烟管道内部变压板处截面突然缩小，由于流体伯努力方程现象，会加快流速，在烟道中产生拔气作用和负压抽力，引导烟道中烟气向上加速运动。根据空气动力学的动静压转换原理，如果在全压值不变的情况下，动压和静压是相互转化的，动压减小，静压升高，我们采取内部变压交板处截面突然缩小的方式，增加气体的流动速度来增加动压，降低静压，充分利用空气动力学动压与静压转换原理，能有效消除气体涡流、气幕对下层烟气上行产生的阻滞和在特定位置完成动压与静压的转换，使不开抽油烟机的厨房排烟口处静压很小，呈负压状态形成抽力而消除串烟串味现象。 因而可以有效地解决气体涡流、气幕的阻滞和烟气倒灌与串烟串味问题，同时也克服了以往变压式排气道技术的管道内部导流及变压构件过多、占据空间大、安装复杂、易脱落造成管道堵塞的难题。
