地上8层与9层框架剪力墙结构办公大厦结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:多层建筑
  • 建筑地上层数:8、9层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.45kN/平方米
  • 雪压:0.45kN/平方米
  • 地下室功能:车库,其他

附件详情

该项目为浙江某两栋办公大厦,F、G楼为地上8、9层,总高38.36米、42.56米,标准层高为4.5米、4.2米,地下室二层,建筑设计结构形式为框架剪力墙结构,基础为桩基,6度设防。
该资料包含: 结构设计说明 、桩位 平面布置图 、桩基详图、基础平面配筋图、承台详图、平面配筋图、梁平面配筋图、预应力梁详图、核心筒楼梯配筋详图等共76张图纸。
图纸梁板图纸分两份,一份是梁板分开的,一份是梁板在一起的。

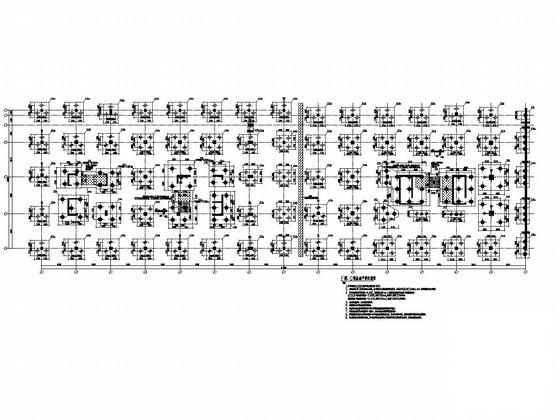

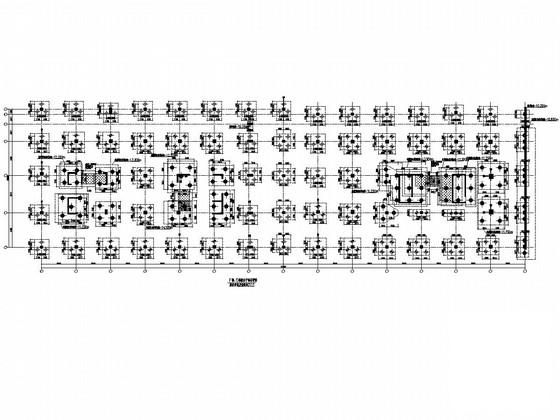

F楼、G楼桩位平面布置图

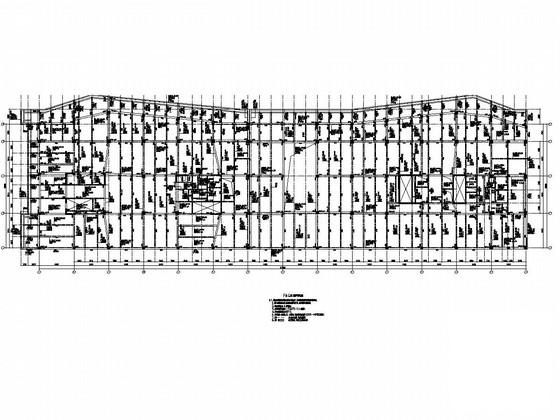

F楼、G楼二层梁平面配筋图

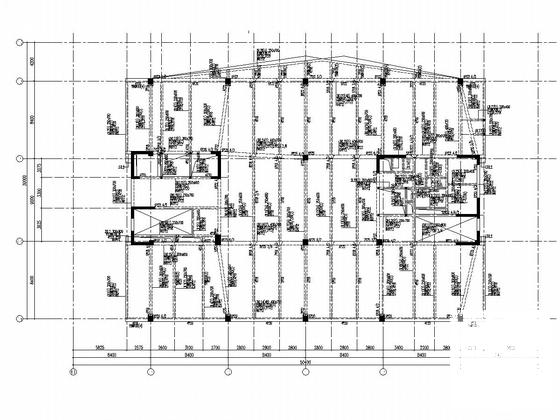

F楼八层梁平面配筋图

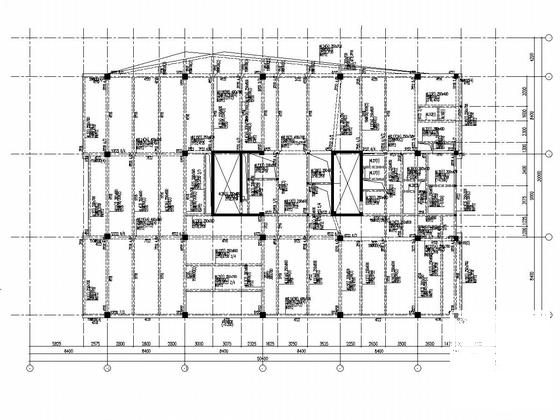

G楼八层梁平面配筋图

F楼七层平面配筋图

G楼六层平面配筋图

G楼16.410~20.910m竖向构件平面图

F楼5.930~16.410m竖向构件详图

F楼、G楼二层板平面配筋图

以下是附件的其中一部分截图,共7张,您也可以 搜索 更多您想要的资源
  • 框架与剪力墙结构 - 1
    框架与剪力墙结构 - 1
  • 框架与剪力墙结构 - 2
    框架与剪力墙结构 - 2
  • 框架与剪力墙结构 - 3
    框架与剪力墙结构 - 3
  • 框架与剪力墙结构 - 4
    框架与剪力墙结构 - 4
  • 框架与剪力墙结构 - 5
    框架与剪力墙结构 - 5
  • 框架与剪力墙结构 - 6
    框架与剪力墙结构 - 6
  • 框架与剪力墙结构 - 7
    框架与剪力墙结构 - 7
以上是部分截图,请下载附件后查看完整高清内容
