24层与20层框架核心筒结构办公大厦结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:24、20层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架核心筒
  • 基础形式 :筏形基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.40kN/平方米
  • 雪压:0.40kN/平方米
  • 地下室功能:车库
  • 参考图纸:82张
  • 设计年代:近代

附件详情

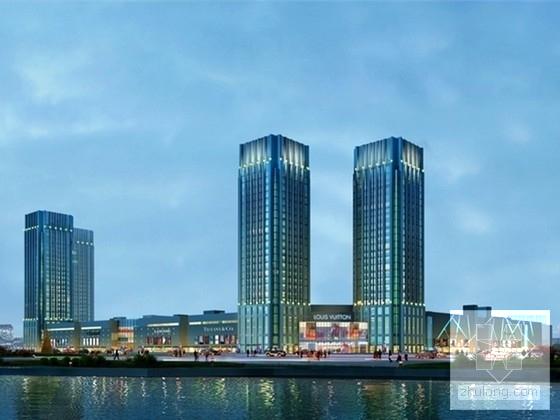

该项目为山东某办公大厦,主楼共2座,其中A座:地上24层,地下2层,建筑高度为99.100m;B座:裙房地上5层,主楼地上20层;地下2层;建筑高度为83.500m.主楼采用框架-核心筒结构,裙房为框架结构;基础为钢筋混凝土筏板基础,裙楼基础为钢筋混凝土筏板基础加柱墩,7度设防。
该资料包含: 结构设计说明 、基础底板结构图、结构平面图、梁平法施工图、墙柱平面图、剪力墙柱表、核心筒剪力墙连梁、预留洞平法施工图、楼梯结构图等共82张图纸。

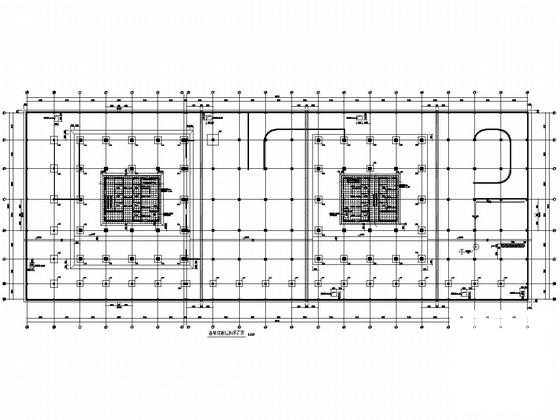

基础底板结构平面图

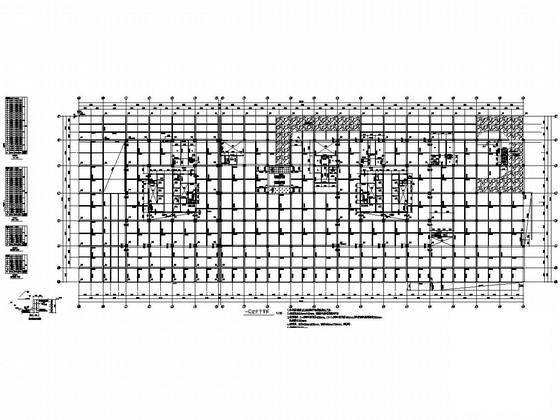

一层结构平面图

三~五层板平法施工图

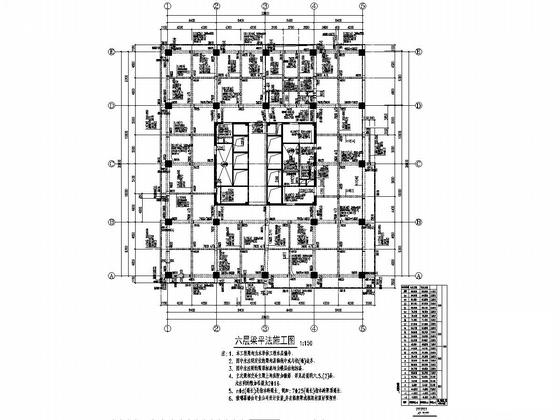

六层梁平法施工图

15.650~20.750墙柱平面图

-0.050~5.450A座核心筒剪力墙连梁和预留洞平法施工图

20.750~24.650剪力墙柱表

楼梯结构图

七层结构平面图

以下是附件的其中一部分截图,共8张,您也可以 搜索 更多您想要的资源
  • 核心筒结构施工 - 1
    核心筒结构施工 - 1
  • 核心筒结构施工 - 2
    核心筒结构施工 - 2
  • 核心筒结构施工 - 3
    核心筒结构施工 - 3
  • 核心筒结构施工 - 4
    核心筒结构施工 - 4
  • 核心筒结构施工 - 5
    核心筒结构施工 - 5
  • 核心筒结构施工 - 6
    核心筒结构施工 - 6
  • 核心筒结构施工 - 7
    核心筒结构施工 - 7
  • 核心筒结构施工 - 8
    核心筒结构施工 - 8
以上是部分截图,请下载附件后查看完整高清内容
