地上25层框架剪力墙结构科技大厦结构施工图纸

  • 建筑类别:办公
  • 建筑高度类型:高层建筑
  • 建筑地上层数:25层
  • 建筑地下层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.75kN/平方米
  • 地下室功能:车库,其他
  • 参考图纸:65张

附件详情

该附件为广东某科技大厦,地上25层,地下三层,建筑设计结构形式为框架剪力墙结构,基础为AB型高强预应力混凝土管桩(PHC管桩),7度设防。
该资料包含: 结构设计说明 、桩平面布置图、结构平面布置图、承台详图、墙柱 平面布置图 、墙柱配筋详图、模板及板配筋图、梁配筋图、节点详图、坡道结构图、 楼梯详图 等共65张图。

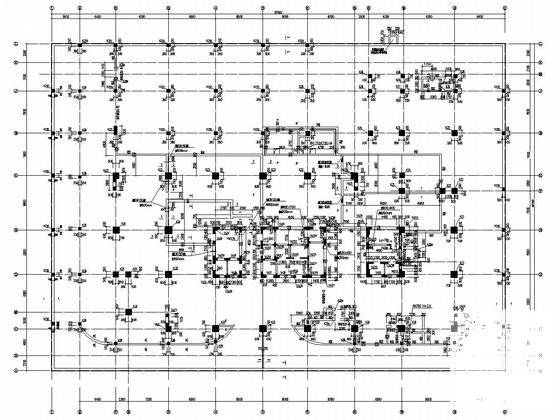

桩、承台结构平面布置图

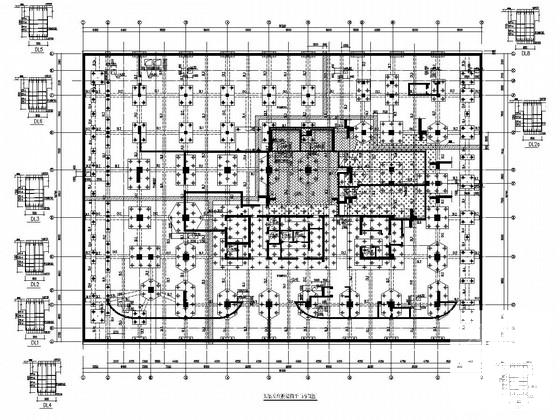

地梁及底板结构平面布置图

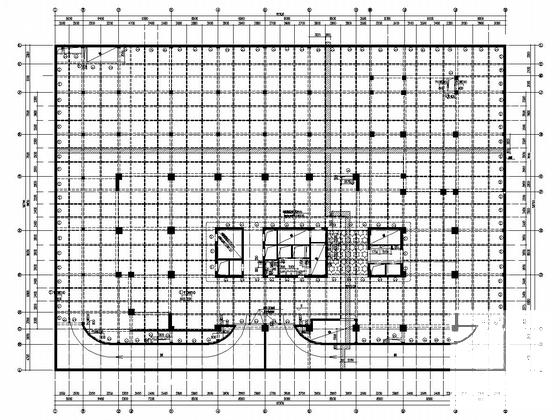

地下三层墙柱平面布置图

地下一层模板及板配筋图

十层模板及板配筋图

九层梁配筋图

节点详图(三)

楼梯详图(一)

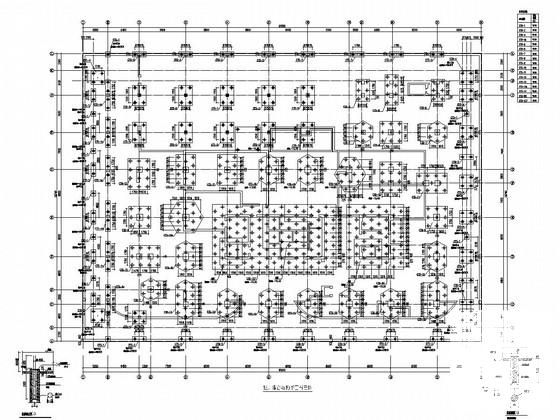

承台详图(三)
