3层白云区别墅多联机设计施工图纸

  • 设计阶段:施工图设计
  • 出图时间:近代
  • 设计内容:多联机/VRV
  • CAD版本:CAD2000
  • 参考图纸:7张
  • 建筑地上层数:3层
  • 建筑地下层数:1层
  • 冷热源方式:热泵式机组

附件详情

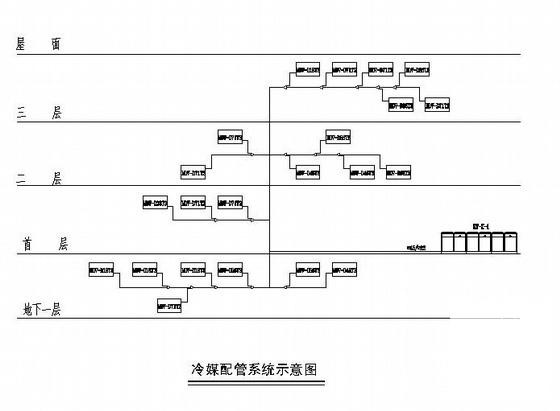

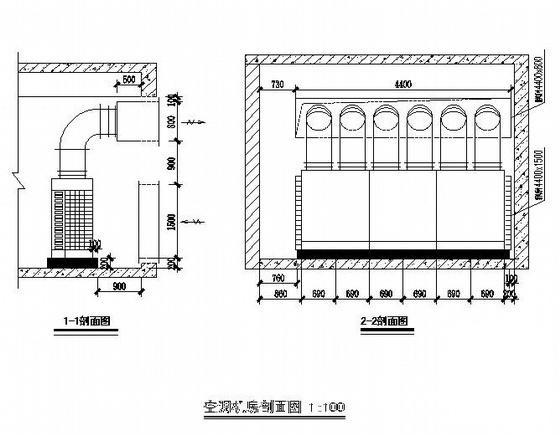

广州市白云区某别墅多联机设计图,包括地下一层至三层的空调平面图、空调机房剖面图以及冷媒配管系统示意图等共7张图。

以下是附件的其中一部分截图,共3张,您也可以 搜索 更多您想要的资源
  • 别墅施工设计图纸 - 1
    别墅施工设计图纸 - 1
  • 别墅施工设计图纸 - 2
    别墅施工设计图纸 - 2
  • 别墅施工设计图纸 - 3
    别墅施工设计图纸 - 3
以上是部分截图,请下载附件后查看完整高清内容
