22000平米11层后勤服务楼多联机空调系统设计施工图纸

  • 附件设计说明:有
  • 建筑类别:住宅, 办公, 餐饮
  • 建筑高度类型:高层建筑
  • 建筑设计面积:22000平方米
  • 建筑地上层数:11层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 参考图纸:11张
  • 设计内容:空调, 通风, 防排烟
  • 冷热源:空气调节器
  • 空调系统:全空气系统, 制冷剂系统
  • 项目所在地:广东

附件详情

  • 设计施工说明
  • 图例
  • 主要设备材料表

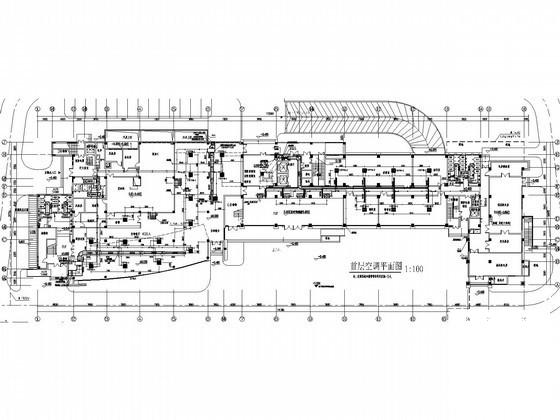

  • 空调通风平面图
  • 多联式空调系统原理图

附件详情

该项目为东莞市某体育公园后勤楼,地下1层,地上11层,建筑高度约为48m。建筑面积约22000m. 其中地下一层为车库及设备用房;一~四层为餐厅、办公等公共用房;五~十一层为员工宿舍。
设计内容:本建筑室内空调、通风系统设计。

图纸共11张。

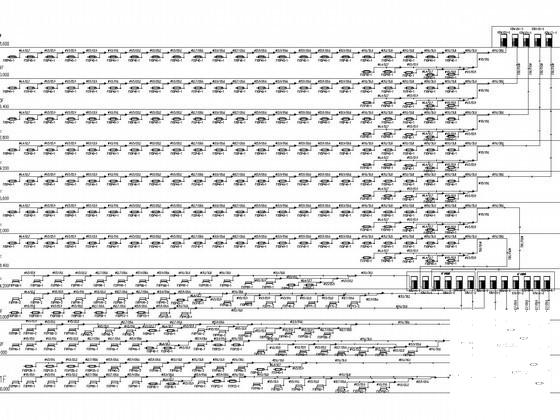

多联式空调系统原理图

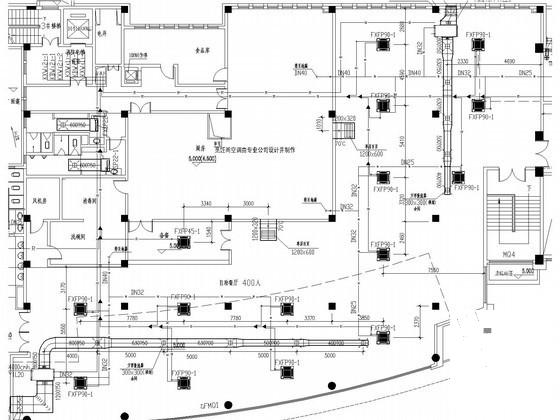

管道布置大样

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

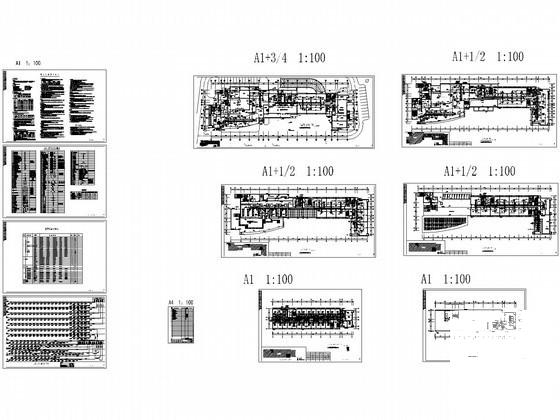

  • 多联机空调系统设计 - 1
    多联机空调系统设计 - 1
  • 多联机空调系统设计 - 2
    多联机空调系统设计 - 2
  • 多联机空调系统设计 - 3
    多联机空调系统设计 - 3
  • 多联机空调系统设计 - 4
    多联机空调系统设计 - 4
以上是部分截图,请下载附件后查看完整高清内容
