5层框架结构幼儿园结构设计施工图纸

  • 建筑类别:教育
  • 建筑高度类型:多层建筑
  • 建筑地上层数:5层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:7度抗震
  • 风压:0.60kN/平方米
  • 参考图纸:26张
  • 设计年代:近代

附件详情

该项目是广东番禹区幼儿园项目,地上5层,框架结构,建筑高度:18.6m,采用预应力混凝土管桩基础,基础设计等级为丙级,抗震设防烈度为7度。
该资料包含:幼儿园混凝土结构设计总说明,梁钢筋构造大样,柱钢筋构造大样,梁柱节点构造大样,钢筋混凝土楼梯平法通用图及说明,预应力混凝土管桩说明及大样,承台大样及图表,基础图,梁板柱图,墙身大样,楼梯图等共计26张图。
包括 广联达 钢筋下料
分享投稿时间:近几年4月。

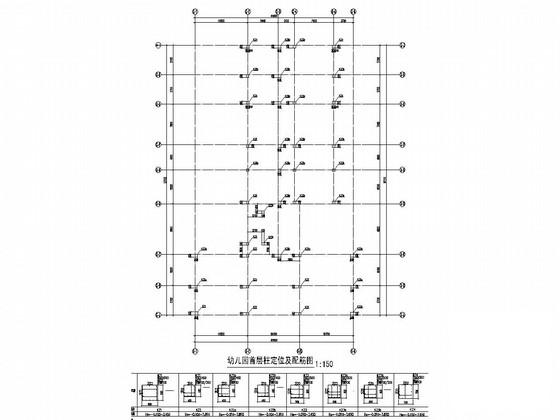

幼儿园首层柱定位及配筋图

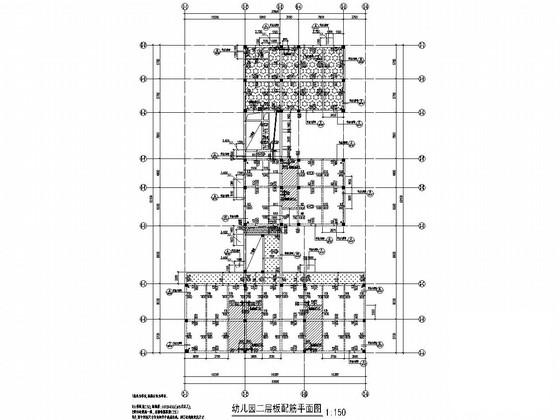

幼儿园二层板配筋平面图

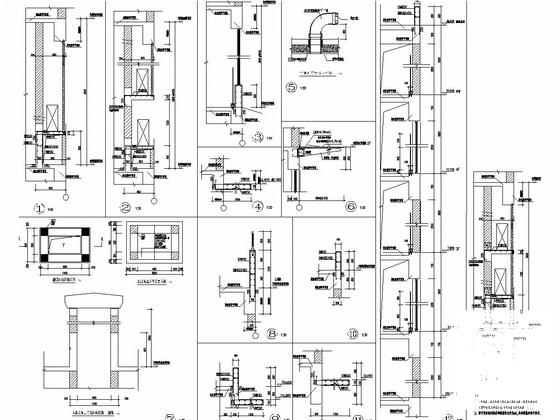

幼儿园墙身大样

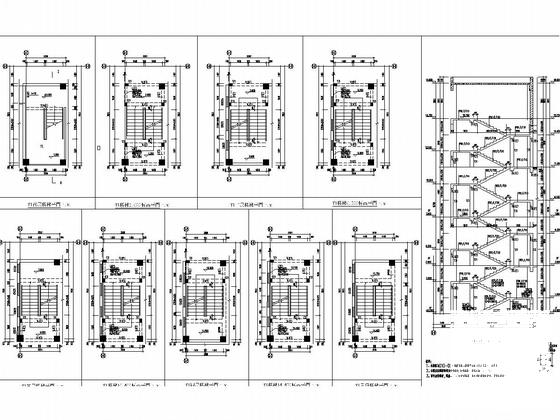

幼儿园楼梯大样

幼儿园四层梁配筋平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框架结构幼儿园 - 1
    框架结构幼儿园 - 1
  • 框架结构幼儿园 - 2
    框架结构幼儿园 - 2
  • 框架结构幼儿园 - 3
    框架结构幼儿园 - 3
  • 框架结构幼儿园 - 4
    框架结构幼儿园 - 4
  • 框架结构幼儿园 - 5
    框架结构幼儿园 - 5
  • 框架结构幼儿园 - 6
    框架结构幼儿园 - 6
以上是部分截图,请下载附件后查看完整高清内容
