3层6班框架结构幼儿园建筑施工图纸

  • 建筑类别:幼儿园
  • 幼儿园规模:中型(6-9班)
  • 建筑高度类型:多层建筑
  • 外立面材料:涂料
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 图纸设计深度:施工图
  • 图纸设计风格:现代风格
  • 图纸设计格式:CAD2000
  • 设计年代:近代
该附件为三层6班框架结构幼儿园建筑施工图,DWG 格式。
以下是部分图纸展示:

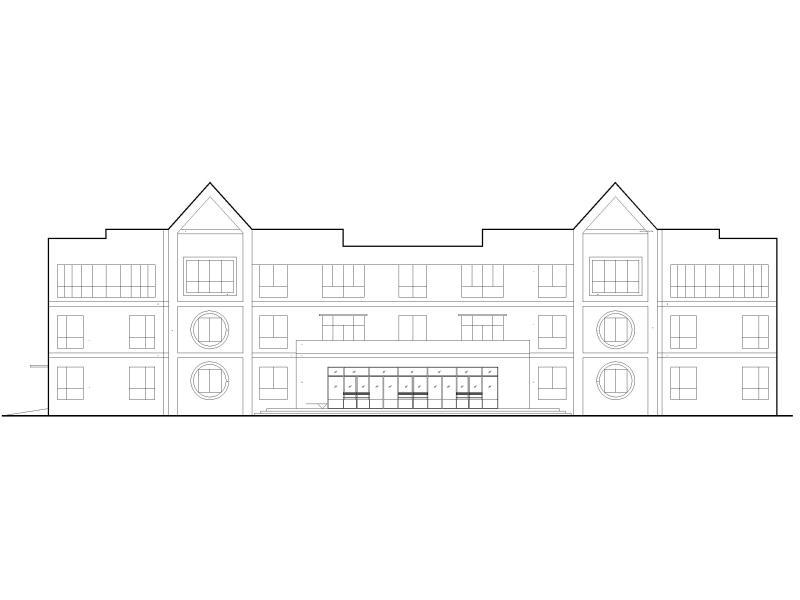

6班幼儿园建筑施工图-立面图1

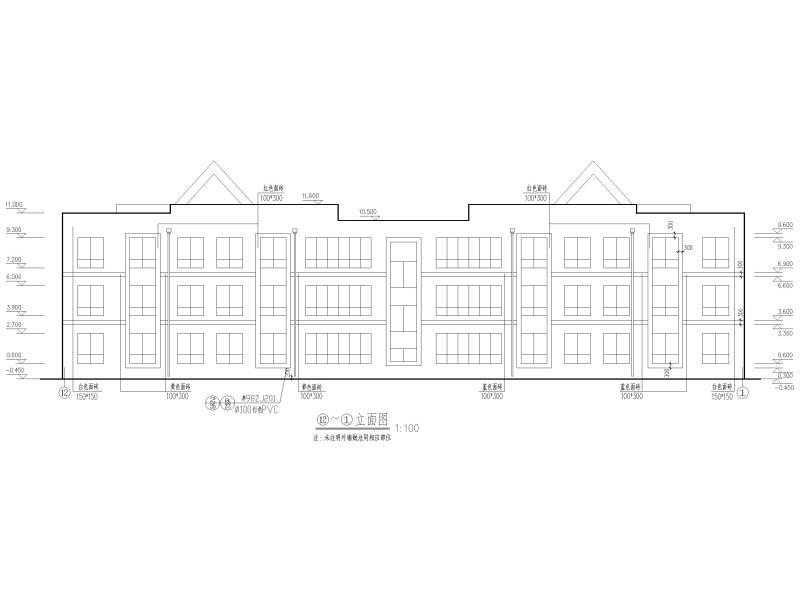

6班幼儿园建筑施工图-立面图2

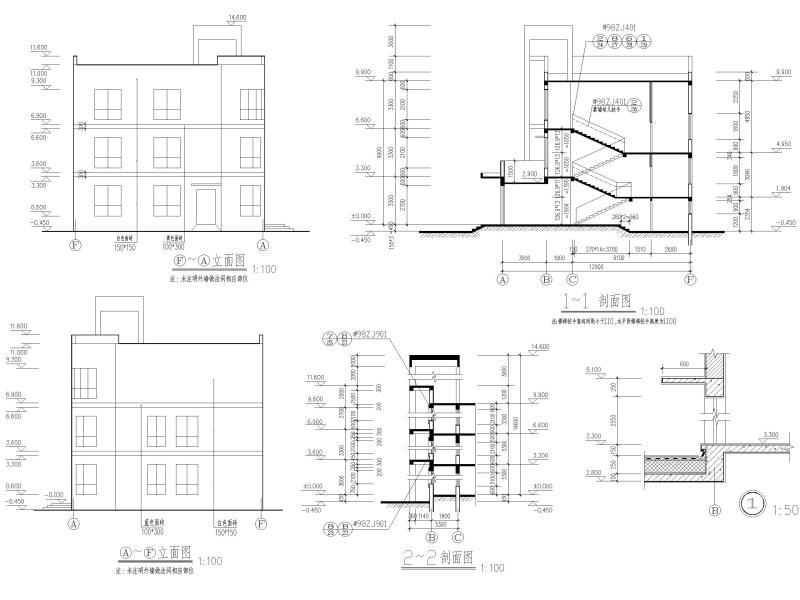

6班幼儿园建筑施工图-立面图、剖面图

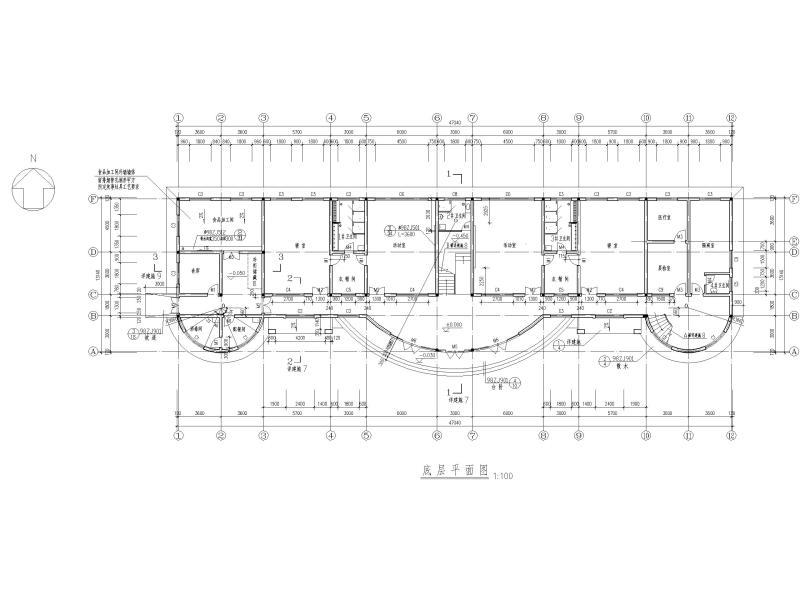

6班幼儿园建筑施工图-底层平面图

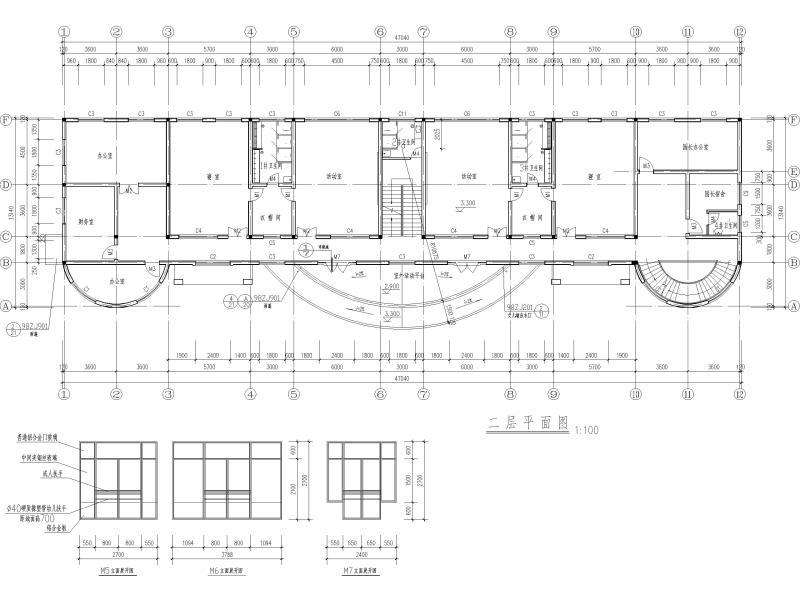

6班幼儿园建筑施工图-二层平面图
屋顶平面图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
