3层幼儿园教学楼框架结构设计施工大样图

  • 建筑类别:娱乐
  • 建筑高度类型:多层建筑
  • 建筑地上层数:3层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架
  • 基础形式 :独立基础
  • 结构安全等级:二级
  • 地基基础设计等级:丙级
  • 抗震设防烈度:8度抗震
  • 风压:0.30kN/平方米
  • 雪压:0.35kN/平方米
  • 参考图纸:18张
  • 设计年代:近代

附件详情

该项目是幼儿园综合楼项目,地上三层,建筑高度为10.950m,采用钢筋砼框架结构。独立基础,基础设计等级为丙级。
该资料包含: 结构设计说明 ,基础图纸,电梯基坑配筋,梁柱板结构配筋图,屋顶消防水箱底座大样,楼梯大样图及梯板配筋,全套结构图纸共18张。
分享投稿时间:近几年7月。

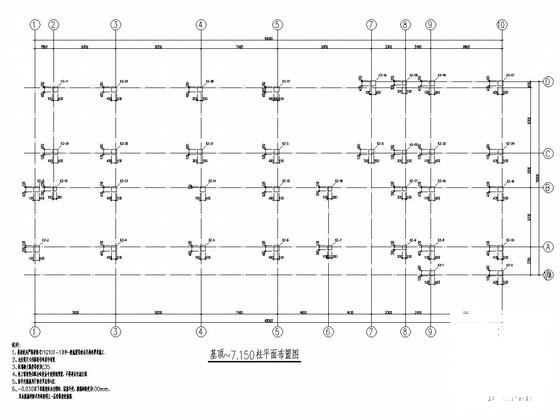

基顶~7.150柱 平面布置图

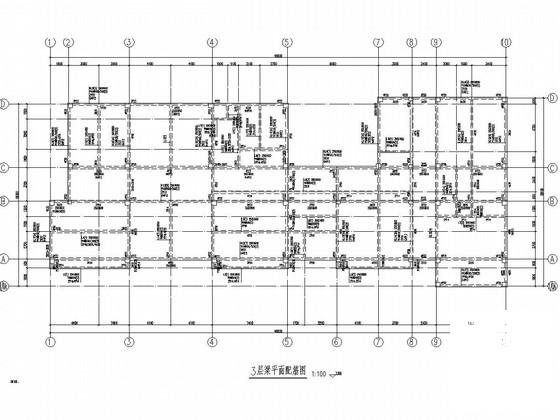

3层梁平面配筋图

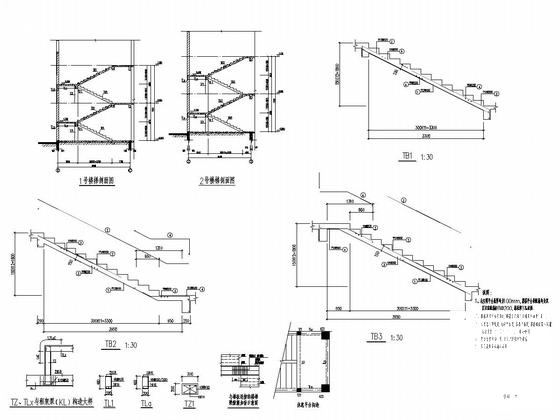

楼梯大样

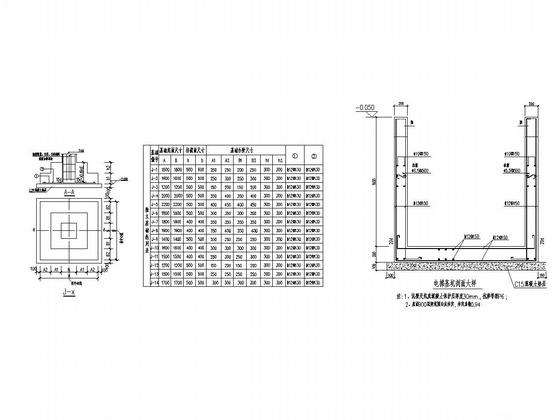

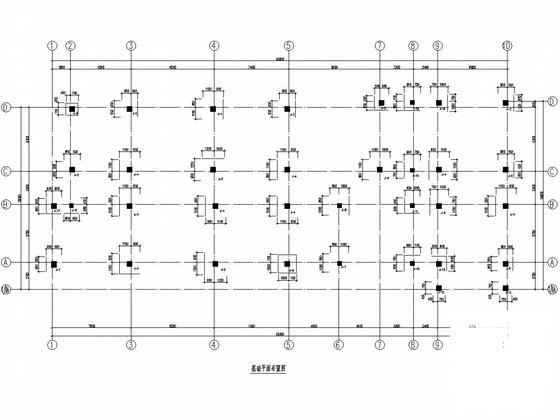

基础大样图

三层板平面配筋图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 教学楼框架结构设计 - 1
    教学楼框架结构设计 - 1
  • 教学楼框架结构设计 - 2
    教学楼框架结构设计 - 2
  • 教学楼框架结构设计 - 3
    教学楼框架结构设计 - 3
  • 教学楼框架结构设计 - 4
    教学楼框架结构设计 - 4
  • 教学楼框架结构设计 - 5
    教学楼框架结构设计 - 5
  • 教学楼框架结构设计 - 6
    教学楼框架结构设计 - 6
以上是部分截图,请下载附件后查看完整高清内容
