17层精品住宅暖通设计CAD施工大样图(毛细管系统置换通风系统)

  • 设计说明:有
  • 建筑类别:住宅,商业
  • 建筑高度:高层建筑
  • 建筑面积:10558.24平方米
  • 地上层数:17层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:20张
  • 设计年代:近代
  • 设计内容:空调,通风,采暖,冷热源,动力
  • 冷热源:空气源热泵
  • 空调系统:空气-水系统
  • 采暖系统:热水辐射
  • 送风方式:其他
  • 节点大样:集分水器,空气处理机组
  • 特殊系统:毛细管系统
  • 项目地址:山东
附件详情
  • 通风空调设计说明
  • 地下二层通风平面图
  • 采暖通风空调平面图
  • 毛细管网大样图
  • 新风大样图
  • 楼板留洞大样图
  • 新风原理图、剖面图
  • 管井大样图
  • 风口大样图 集分水器大样 毛细管安装接管图
  • 毛细管水系统图
  • 空调水系统流程图
  • 泵房及设备机房主要设备表
  • 设备机房大样图
附件详情
一、项目概要:本项目位于山东省青岛市。地上十七层(一、二层为商业网点,三-十七层为住宅),地下二层车库。建筑面积10558.24m^2,建筑高度51.90m。
二、设计内容
1. 该工程住宅部分采用毛细管辐射式空调末端承担冬夏季室内的显热负荷,控制室内温度;采用新风除湿机组结合全热回收机组置换通风的系统承担室内潜热负荷与新风负荷,控制室内湿度以及满足通风的要求。一、二层公建部分采用分体空调。毛细管席铺设于楼板的吊顶下。其中部分负荷较大的房间部分毛细管席铺设于墙面上。新风机组底部采用减震垫减震。户内采用置换送风的方式,通过房间的地板送风口送风,
2. 冷热源系统:毛细管系统夏季及过渡季供回水由设在屋顶的风冷热泵机组供给。冬季由设于地下一层的换热站供给。
3. 通风设计及节能环保设计......

编制于2013年,图纸共20张。

青岛精品住宅暖通设计施工

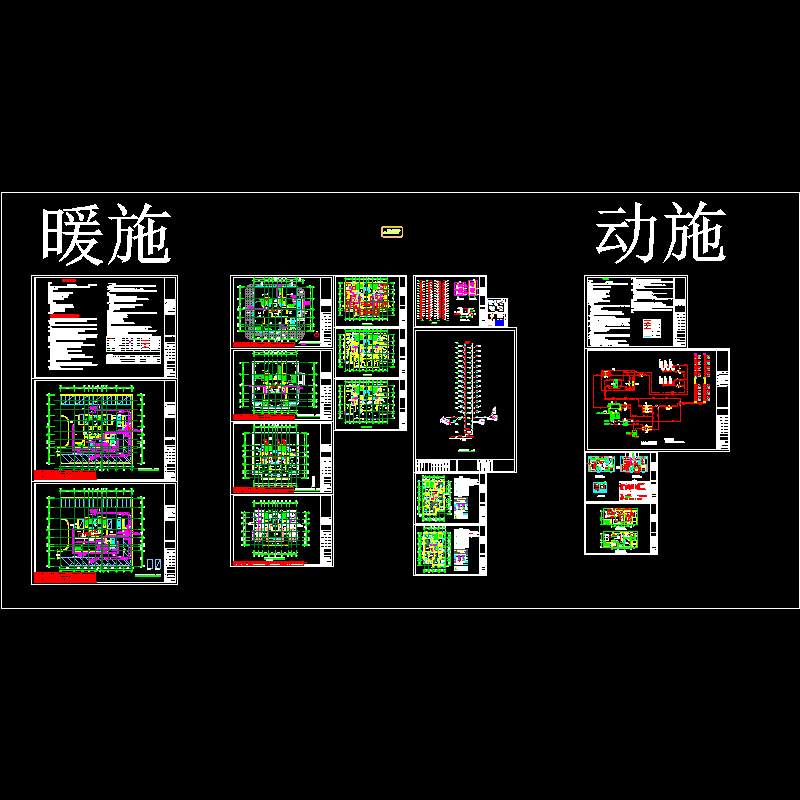

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源
