3层医院综合楼空调水管设计CAD施工图纸

  • 设计说明:无
  • 建筑类别:医疗
  • 建筑高度:多层建筑
  • 地上层数:3层
  • 地下层数:2层
  • 图纸设计深度:施工图
  • 参考图纸:19张
  • 设计年代:近代
  • 设计内容:空调,通风,冷热源,机房
  • 冷热源:电动压缩式冷水机组
  • 空调系统:全空气系统
  • 采暖系统:其它
  • 水系统:四管制
  • 送风方式:散流器送风
  • 节点大样:管道支吊架
  • 项目地址:浙江

附件详情

  • 空调水管平面图
  • 制冷机房系统流程图
  • 空调管道井详图
  • 施工设计图

附件详情

一、项目概要:
该项目为医院综合楼空调水管设计施工图。地下二层,地上三层,包括各科室业务用房及病房、手术室等。
二、设计内容
1 、冷热源:螺杆式冷水机组;两台(120万大卡),离心式冷水机组两台(240万大卡)......
2、空调风系统:风机盘管系统,选用吊装式空调新风机,洁净手术室用净化机组采用四管制......
3、空调水系统:分、集水器供回水采用四管制......

编制于2002年,图纸共19张。

管道井详图

制冷机房系统流程图

施工设计图

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

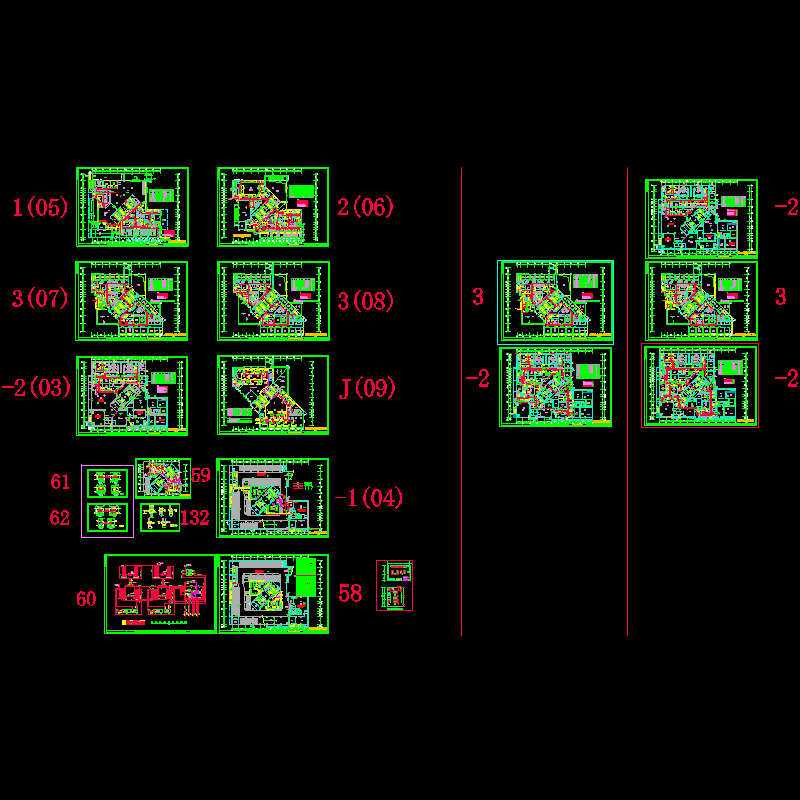

  • 3层医院综合楼空调水管设计CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
