框剪结构小高层住宅全套结构CAD施工图纸

附件详情

资料为某框剪结构小高层住宅全套图纸,住宅层数19层,22张图纸。主要包括:标高3.50以下剪力墙平法施工图、标高3.50~51.50剪力墙平法施工图、标高51.50~54.50剪力墙平法施工图、标高54.50~57.50(57.90)剪力墙平法施工图、标高57.50(57.90)~60.90剪力墙平法施工图、标高60.90~63.10剪力墙平法施工图、底层模板图、二层模板图、楼梯屋面模板图、各层板配筋图、各层梁平法施工图、楼梯平面图及节点详图等。

2

3

4

以下是附件的其中一部分截图,共1张,您也可以 搜索 更多您想要的资源

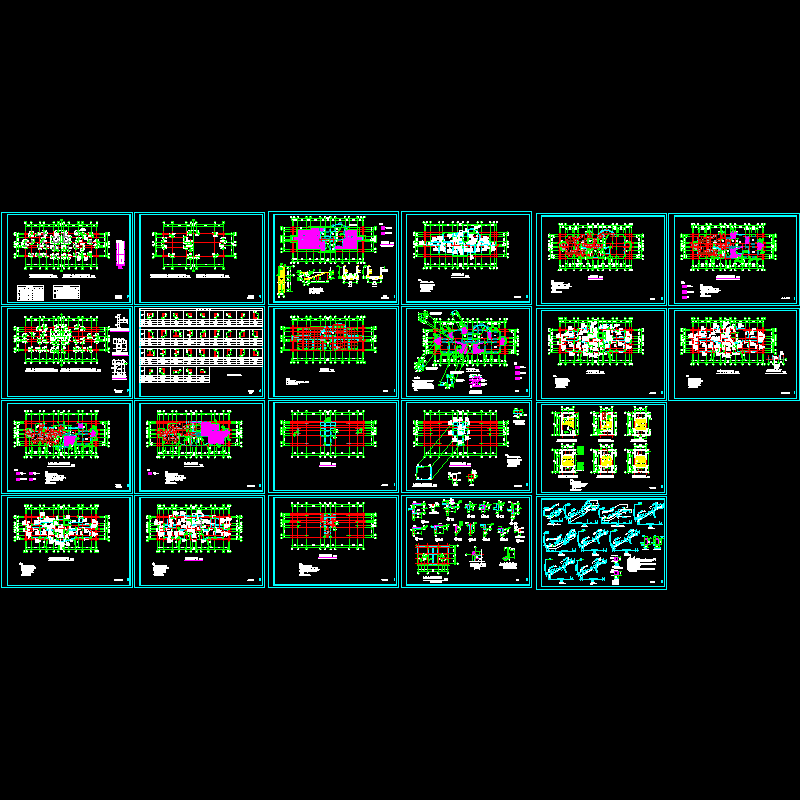

  • 框剪结构小高层住宅全套结构CAD施工图纸 - 1
    第 1 张图
以上是部分截图,请下载附件后查看完整高清内容
