23层框剪结构高层住宅楼结构施工图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:23层
  • 建筑地下层数:2层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:框架剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:甲级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.60kN/平方米
  • 地下室功能:车库
  • 参考图纸:53张
  • 设计年代:近代

附件详情

该项目建筑设计结构形式为23层框架-剪力墙结构。顶层包括屋顶,架空层,机房层,顶部构架层。地上23层,地下2层,采用后注浆法钻孔灌注桩,基础设计等级为甲级,抗震设防烈度为7度。
该资料包含:结构总说明,桩基说明,桩基承台布置图,墙柱 平面布置图 ,梁平法施工图,板平面图,结构大样,楼梯图等共计53张图。
分享投稿时间:近几年3月。

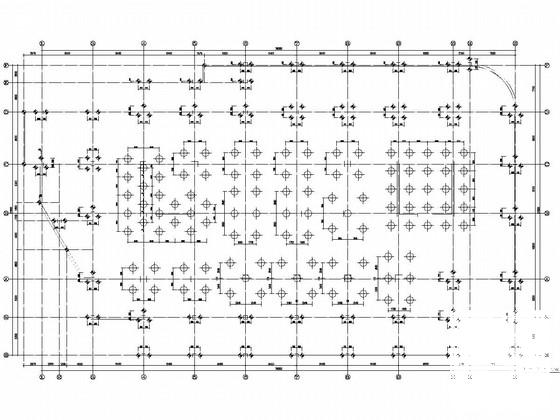

桩基定位图

5层梁平法施工图

3层板平面图

架空层板平面图

21~23层梁平法施工图

以下是附件的其中一部分截图,共6张,您也可以 搜索 更多您想要的资源
  • 框剪结构住宅楼 - 1
    框剪结构住宅楼 - 1
  • 框剪结构住宅楼 - 2
    框剪结构住宅楼 - 2
  • 框剪结构住宅楼 - 3
    框剪结构住宅楼 - 3
  • 框剪结构住宅楼 - 4
    框剪结构住宅楼 - 4
  • 框剪结构住宅楼 - 5
    框剪结构住宅楼 - 5
  • 框剪结构住宅楼 - 6
    框剪结构住宅楼 - 6
以上是部分截图,请下载附件后查看完整高清内容
