18层配筋混凝土砌块砌体剪力墙住宅楼结构图纸

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 民用建筑设计使用年限:50年
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 抗震设防烈度:7度抗震
  • 风压:0.35kN/平方米
  • 雪压:0.45kN/平方米
  • 参考图纸:13张
  • 设计年代:近代

附件详情

某高层配筋混凝土砌块砌体剪力墙住宅结构图
该资料为:某高层配筋混凝土砌块砌体剪力墙住宅结构图
该项目为高层配筋混凝土砌块砌体剪力墙结构,安全等级为二级,耐火等级为二级,钢筋混凝土抗裂等级为三级,主体结构的设计使用年限为50年,基础设计等级为乙级,砌体施工质量控制等级为A级。
基本风压值为:0.35KN/平方米
基本雪压值为:0.45KN/平方米
场地地震效应:株洲地区地震烈度小于六度,不考虑抗震设防。
该资料包含:
结构设计总说明、基础布置图、一层板配筋图、一层梁配筋图、二层~十七层板配筋图、二层~十七层梁配筋图、复式上层(18层)板配筋图、复式上层(18层)梁配筋图、屋面板配筋图、屋面梁配筋图、机房屋面板配筋图、机房层梁配筋图、杂屋层墙柱配筋图、一层~十六层墙柱配筋图、复式下层(17层)墙柱配筋图、复式上层(18层)墙柱配筋图、机房层墙柱配筋图、楼梯竖向结构布置图、墙排块图共14张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

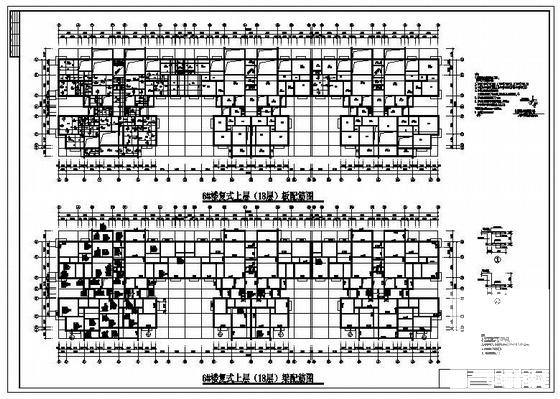

  • 混凝土剪力墙结构 - 1
    混凝土剪力墙结构 - 1

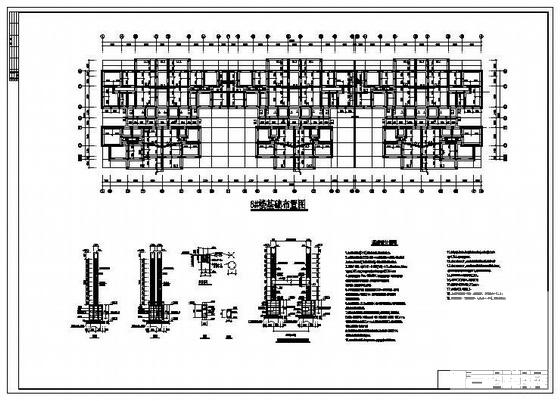

  • 混凝土剪力墙结构 - 2
    混凝土剪力墙结构 - 2
  • 混凝土剪力墙结构 - 3
    混凝土剪力墙结构 - 3
  • 混凝土剪力墙结构 - 4
    混凝土剪力墙结构 - 4
以上是部分截图,请下载附件后查看完整高清内容
