市政道路雨水跌水井大样及配筋图（4页CAD图纸）(混凝土砌块)

搜索更多资源

本井适用于D≤600、D=700~1000、管径大于d1000的雨水管，跌差1.0~4.0米。 　　人行道上井深3.1m以内及车行道上井深1.9m以内井筒壁厚采用300（单轮砌块），超过部分采用600厚井筒（双轮砌块）。 　　底板可采用C30混凝土砌块或C25混凝土现浇。 　　…… 　　共计4张

以下是附件的其中一部分截图，共4张，您也可以 搜索 更多您想要的资源

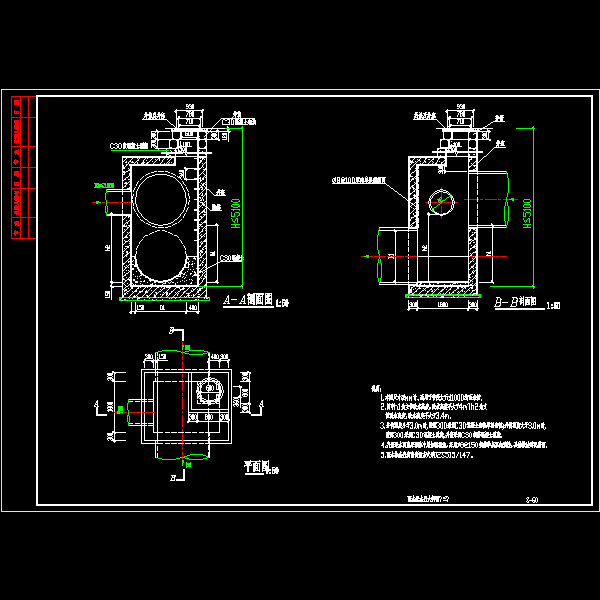

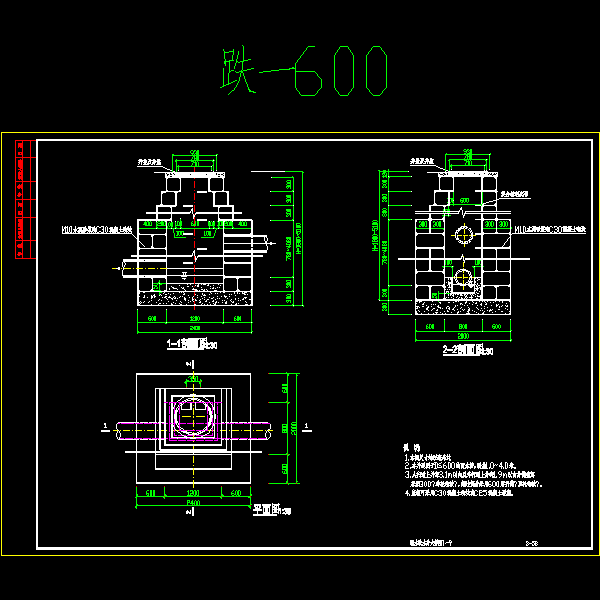

  • 雨水跌水井(一)1~4 600(小于5.1米)1.dwg
    雨水跌水井(一)1~4 600(小于5.1米)1.dwg
  • 雨水跌水井大样图（三）1.dwg
    雨水跌水井大样图（三）1.dwg

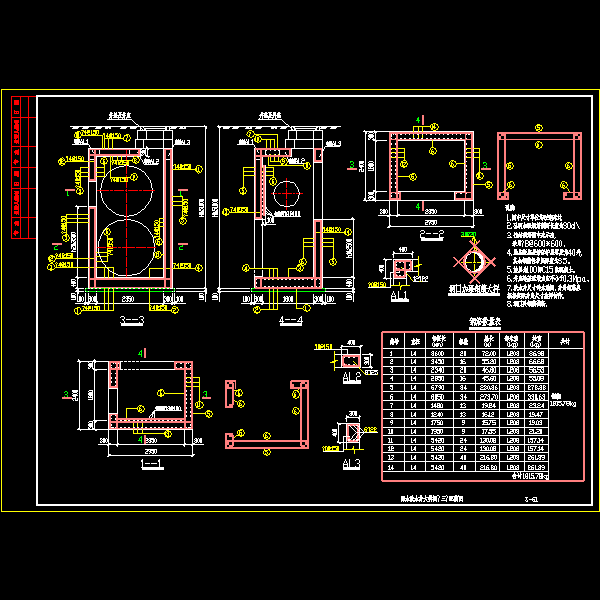

  • 雨水跌水井大样图（三）配筋图.dwg
    雨水跌水井大样图（三）配筋图.dwg

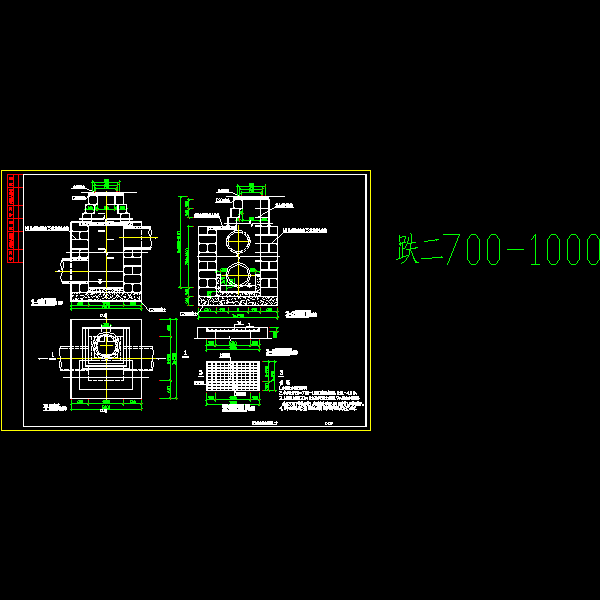

  • 雨水跌水井（二）1~4 700~100(小于5.1米)1.dwg
    雨水跌水井（二）1~4 700~100(小于5.1米)1.dwg
以上是部分截图，请下载附件后查看完整高清内容
