18层剪力墙结构住宅楼结构施工大样图顶板配筋图

  • 建筑类别:住宅
  • 建筑高度类型:高层建筑
  • 建筑地上层数:18层
  • 建筑地下层数:1层
  • 图纸设计深度:施工图
  • 民用建筑设计使用年限:50年
  • 建筑设计结构形式:钢筋混凝土结构
  • 钢筋混凝土结构:剪力墙
  • 基础形式 :桩基础
  • 结构安全等级:二级
  • 地基基础设计等级:乙级
  • 地下室功能:车库,其他
  • 参考图纸:20张
  • 设计年代:近代

附件详情

该附件为安徽某住宅楼,地上18层,地下一层,建筑设计结构形式为剪力墙结构,基础为预应力高强混凝土管桩。

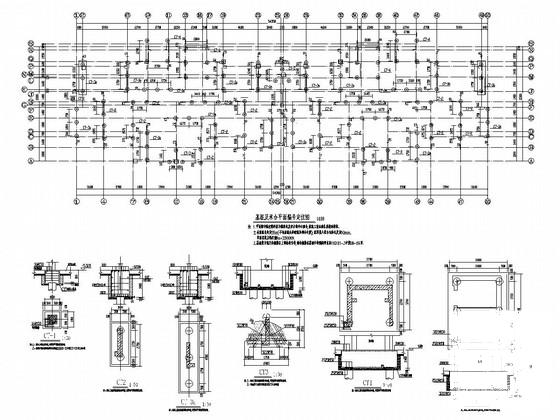

该资料包含:基桩及承台平面编号定位图、桩基设计说明、结构大样图、剪力墙 平面布置图 、承台连系梁配筋图、结构梁配筋图、板配筋图、楼梯结构图等共20张图纸。

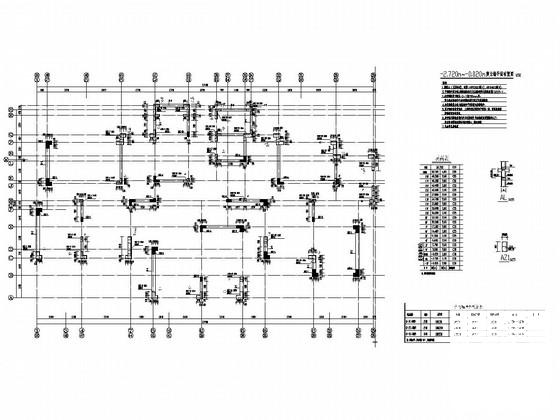

-2.720m~-0.020m剪力墙平面布置图

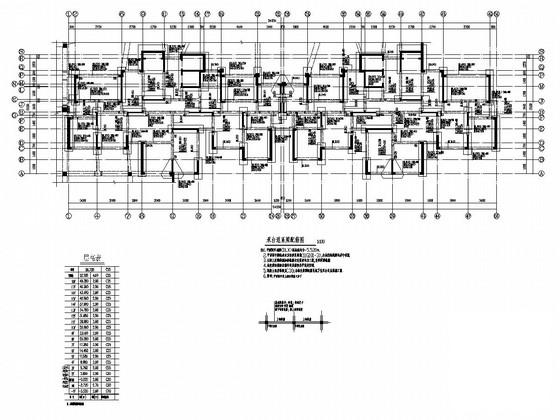

承台连系梁配筋图

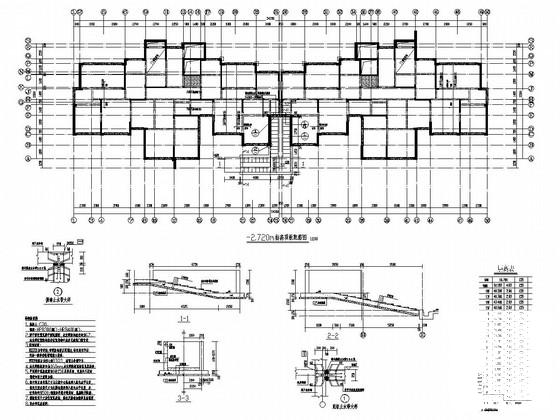

-2.720m标高顶板配筋图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 住宅楼顶板配筋 - 1
    住宅楼顶板配筋 - 1
  • 住宅楼顶板配筋 - 2
    住宅楼顶板配筋 - 2
  • 住宅楼顶板配筋 - 3
    住宅楼顶板配筋 - 3
  • 住宅楼顶板配筋 - 4
    住宅楼顶板配筋 - 4
以上是部分截图,请下载附件后查看完整高清内容
