购物广场锅炉房设计施工图纸

  • 附件设计说明:有
  • 建筑类别:商业
  • 图纸设计深度:施工图
  • 参考图纸:7张
  • 设计年代:近代
  • 设计内容:空调,采暖
  • 项目所在地:河北

附件详情

  • 设计施工说明
  • 资料目录
  • 主要设备材料表

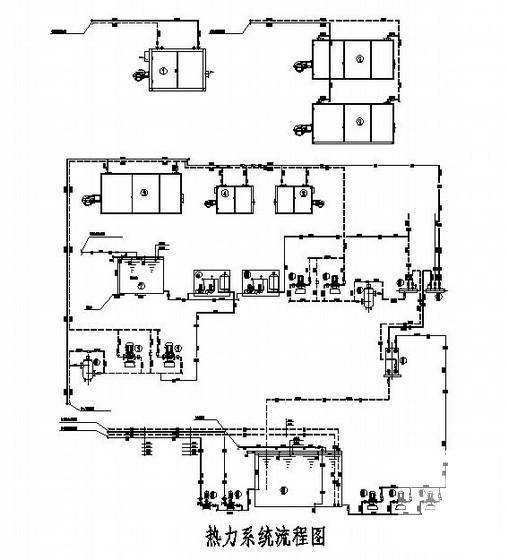

  • 热力系统流程图

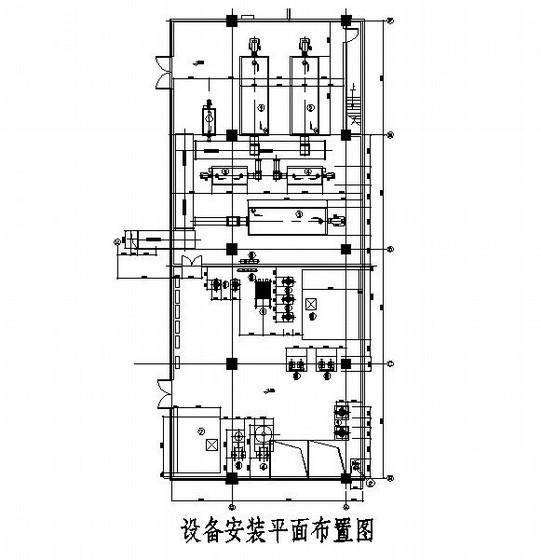

  • 设备安装平面图

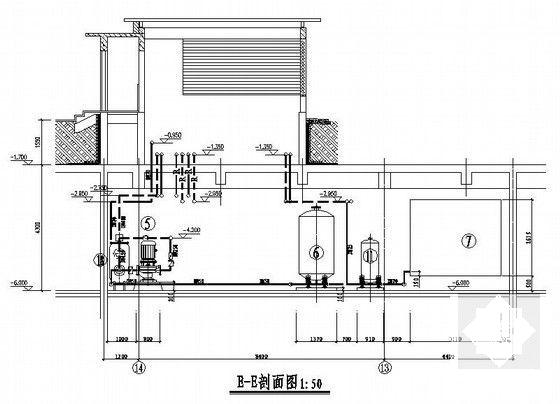

  • 设备安装剖面图

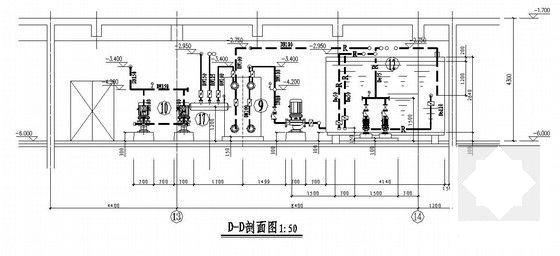

  • 管道安装剖面图

附件详情

该项目为河北省三河市某购物广场锅炉房工程。该广场的所有供暖及生活用水均由此锅炉房提供。
采暖、空调系统:供回水设计温度为60/50℃。生活热水:一次水供回水设计温度为80/60℃,二次水供水设计温度为50℃。
供热面积及热负荷:一期商业体、综合体采暖、供热面积为86500平米,热负荷为8000KW。二、三期生活水及游泳池一次热水所需热负荷为1300KW ....,图纸10张。

图5

图6

以下是附件的其中一部分截图,共5张,您也可以 搜索 更多您想要的资源
  • 锅炉房设计施工图纸 - 1
    锅炉房设计施工图纸 - 1
  • 锅炉房设计施工图纸 - 2
    锅炉房设计施工图纸 - 2
  • 锅炉房设计施工图纸 - 3
    锅炉房设计施工图纸 - 3
  • 锅炉房设计施工图纸 - 4
    锅炉房设计施工图纸 - 4
  • 锅炉房设计施工图纸 - 5
    锅炉房设计施工图纸 - 5
以上是部分截图,请下载附件后查看完整高清内容
