CAD城市单层工业厂房施工组织设计

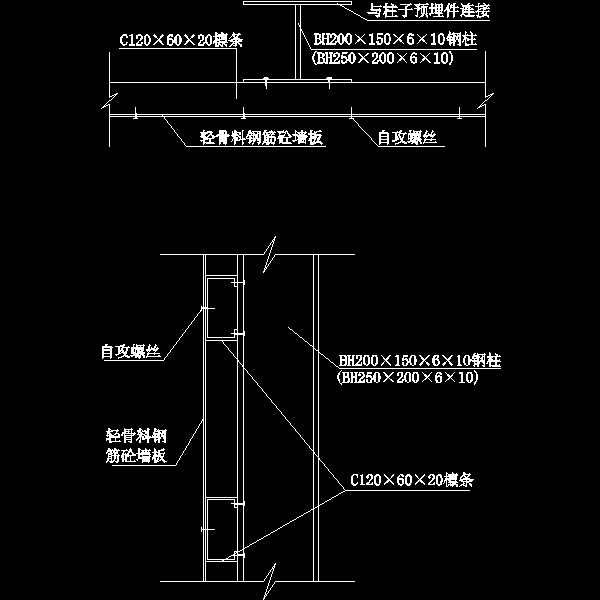

该项目为某装配式单层工业厂房机械加工和装配车间工程，项目业主为某机械有限公司，由某设计研究院设计设计。工程由3跨单层工业厂房组成（包括机械加工车间和装配车间），总建筑面积为7646.5m2。厂房长125.6m，柱距为6m，装配工段跨度为24m，屋面顶标高为19.8m；其它两跨厂房跨度均为18m，房屋面顶标高为15.0m。三跨厂房总宽度为60.77m，室内设计标高±0.000m，室内外高差为150mm。该项目墙面均采用轻骨料钢筋混凝土墙板，采光带采用1.5厚阻燃型增强型玻璃纤维聚脂采光波形板。厂房屋面及天窗屋面均采用预应力大型屋面板，以SBS改性沥青卷材作为防水层。厂房混凝土柱、吊车梁、屋架、屋面板底均刷白色803涂料。
