人行桥结构CAD施工图纸

附件详情

某人行桥结构施工图
该资料:某人行桥结构施工图
该资料包含:
人行桥立面图、人行桥平面图、人行桥横剖面图、干砌石护脚、梁及墩台帽配筋图、墩帽固定墩配筋图、栏杆纵立面图、桥墩平面图共4张图纸。


以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源

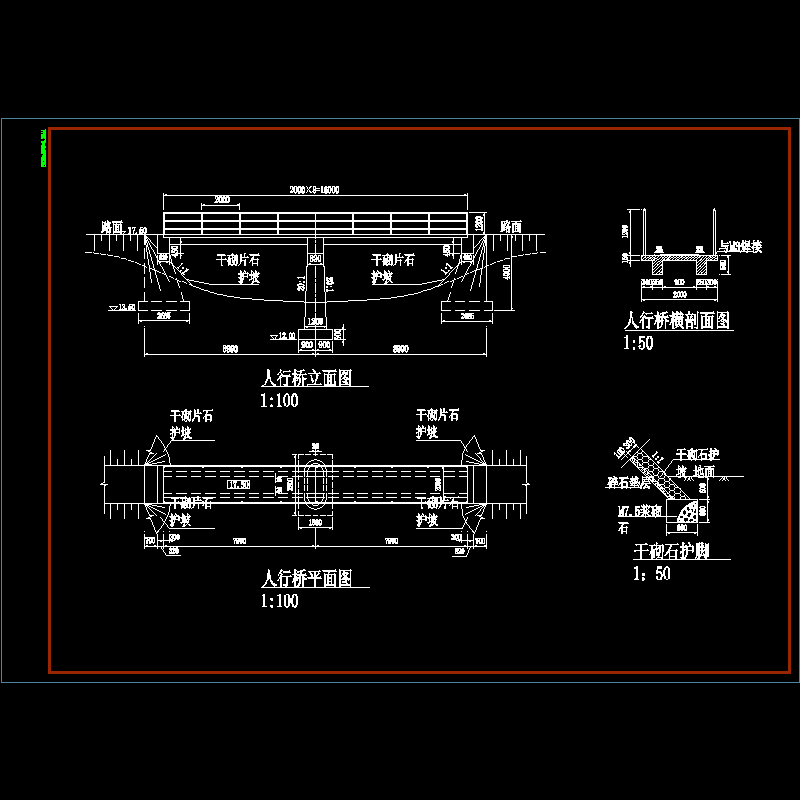

  • 人行桥-平立面图.dwg
    人行桥-平立面图.dwg

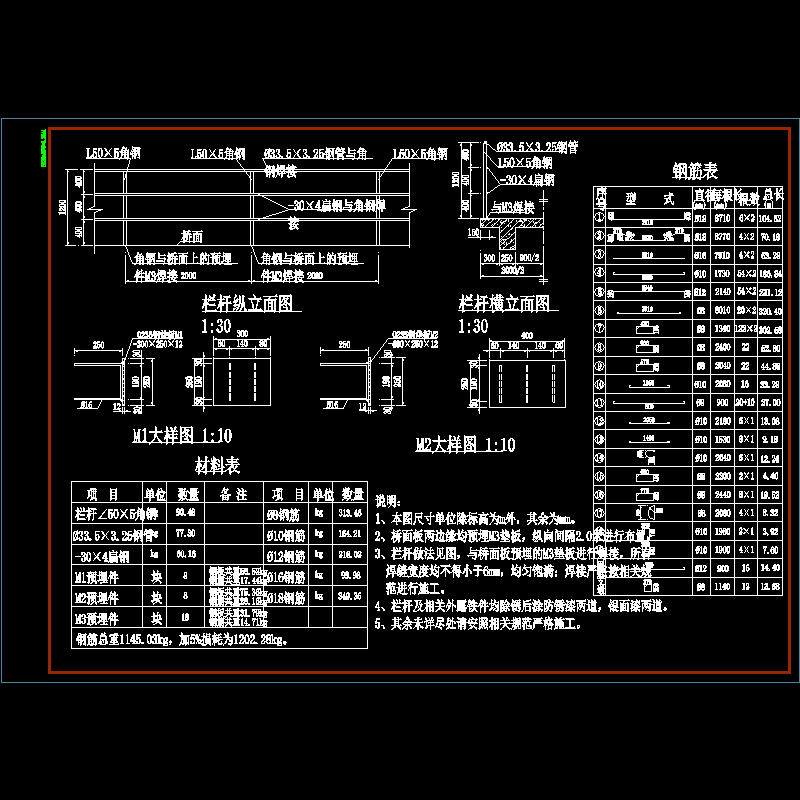

  • 人行桥-栏杆及工程量.dwg
    人行桥-栏杆及工程量.dwg

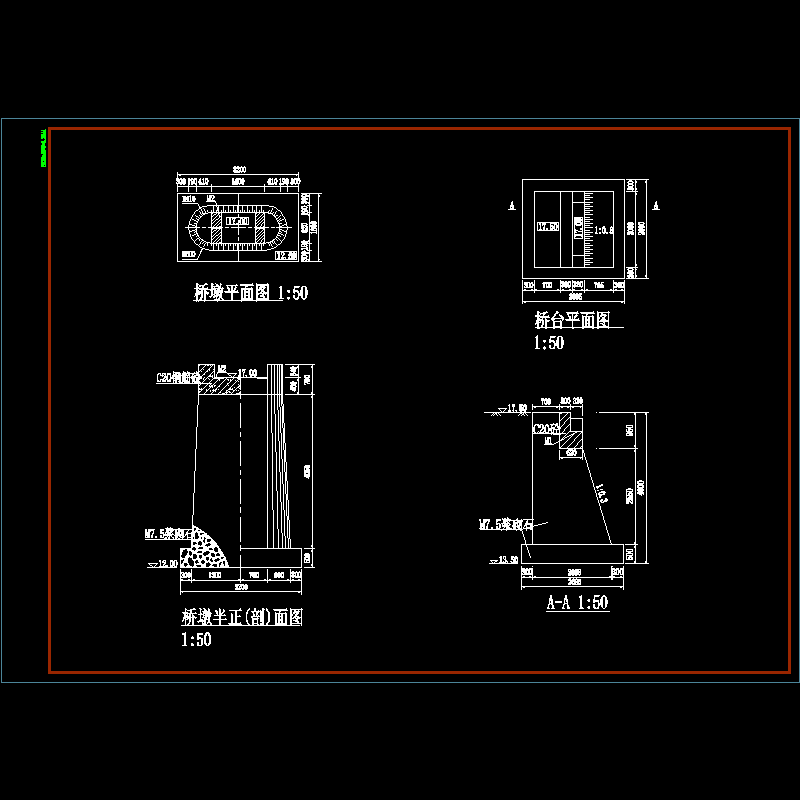

  • 人行桥-桥墩图.dwg
    人行桥-桥墩图.dwg

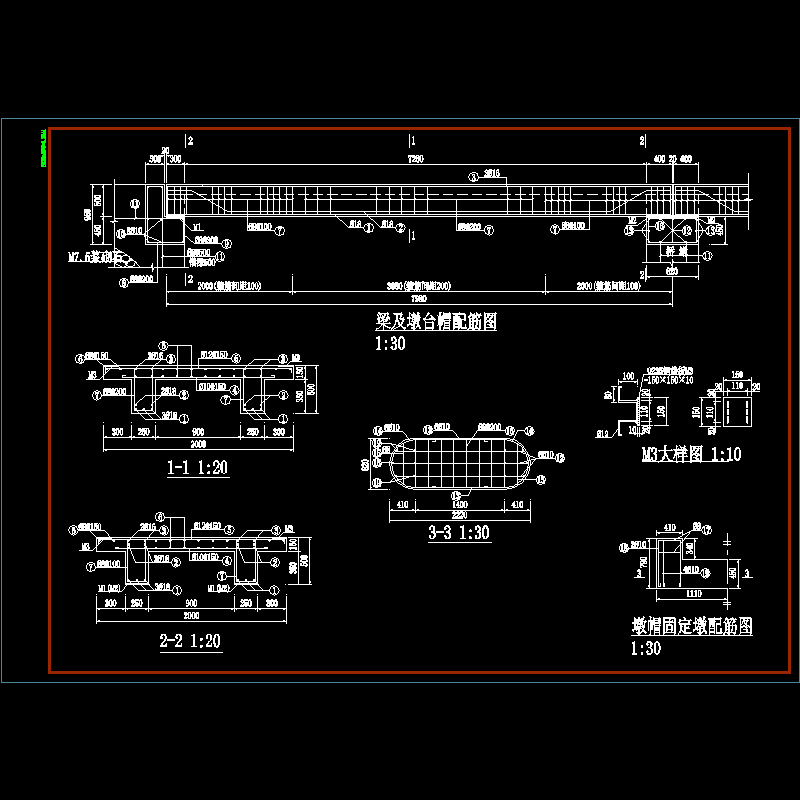

  • 人行桥-梁详图.dwg
    人行桥-梁详图.dwg
以上是部分截图,请下载附件后查看完整高清内容
