襄汾县人行景观桥设计CAD大样图

• 使用性：人行桥

• 承重构件受力情况：组合体系桥（斜拉桥、悬索桥）

• 材料类型：钢桥

附件详情

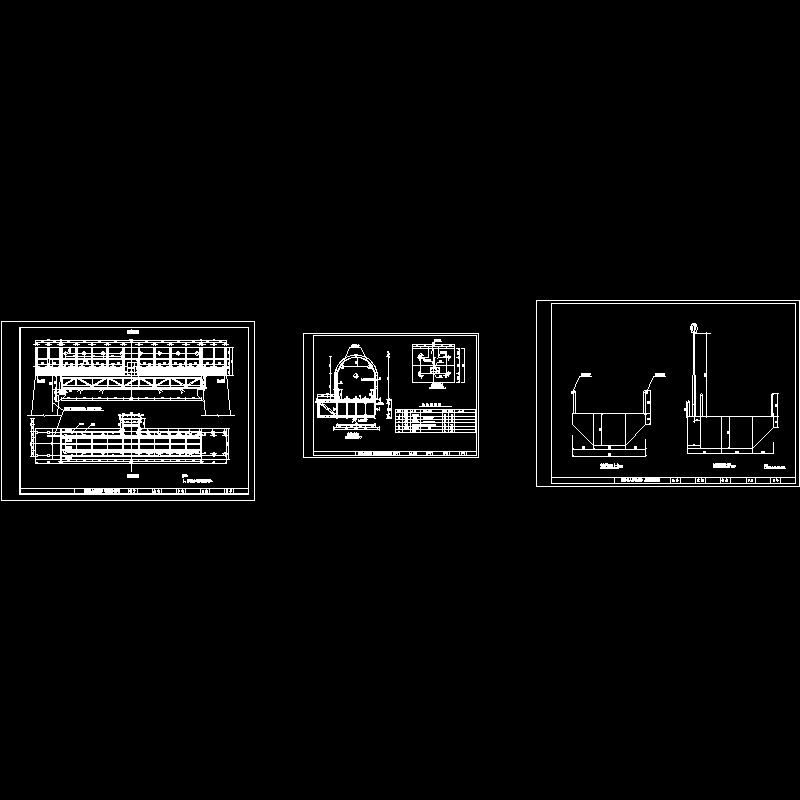

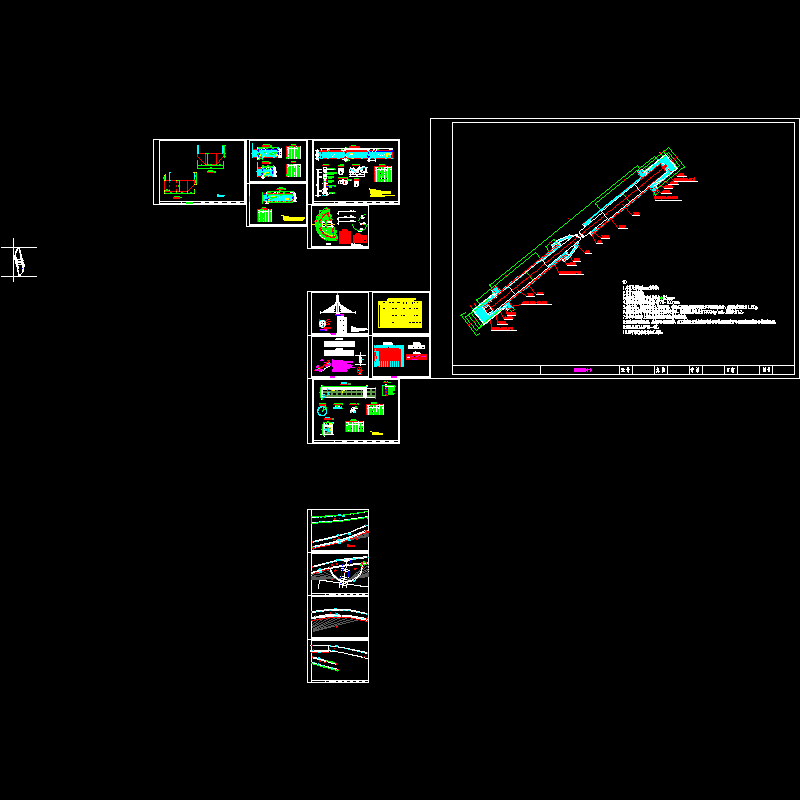

• 平面布置图

• 立面布置图

• 横断面布置图

• 地理位置图

• 栏杆一构造图

• 斜拉索构造图

• 栏杆平面布置图

• 锚具构造图

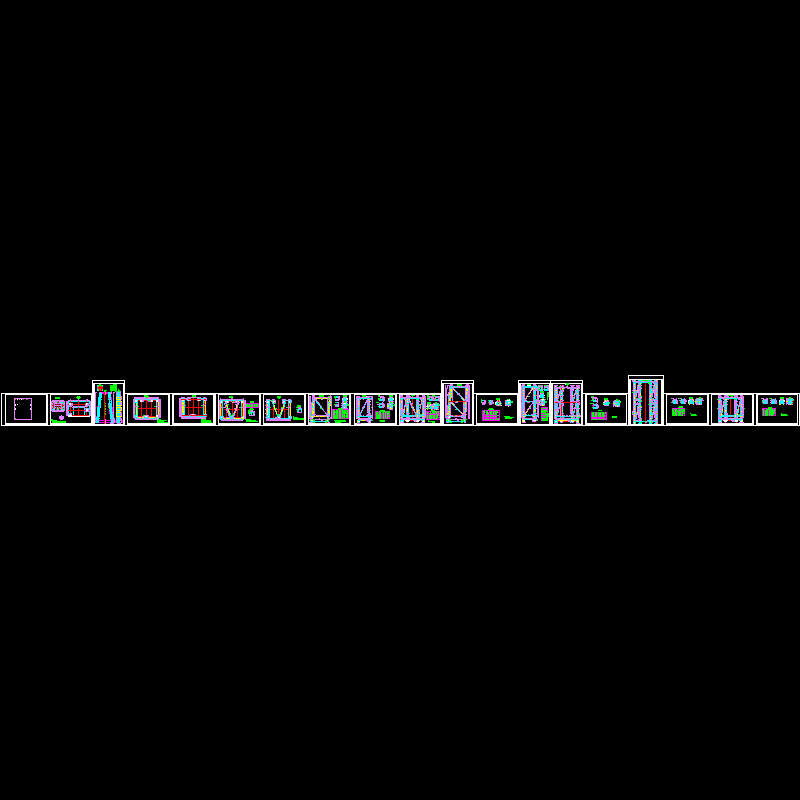

• 劲性骨架

• 索塔劲性骨架钢材统计表

• 索塔劲性骨架平面布置及立柱侧面编号

• 索塔劲性骨架布置图

• 索塔标准段劲性骨架横向连接构造图

• 索塔安全门段劲性骨架横向连接图

• 索塔标准段劲性骨架临时连接图

• 索塔安全门段劲性骨架临时连接图

• 索塔劲性骨架A-G、E-D立面构造图

• 索塔劲性骨架G-F、F-E立面构造图

• 索塔标准段劲性骨架D-A立面构造图

• 索塔6米段劲性骨架A-G、E-D立面构造图(一)

• 索塔6米段劲性骨架A-G、E-D立面构造图(二)

• 索塔6米段劲性骨架G-F、F-E立面构造图

• 索塔6米段劲性骨架D-A立面构造图（一）

• 索塔6米段劲性骨架D-A立面构造图（二）

• 索塔安全门1、3段劲性骨架D-A立面构造图（一）

• 索塔安全门1、3段劲性骨架D-A立面构造图（二）

• 索塔安全门2、4段劲性骨架D-A立面构造图（一）

• 索塔安全门2、4段劲性骨架D-A立面构造图（二）

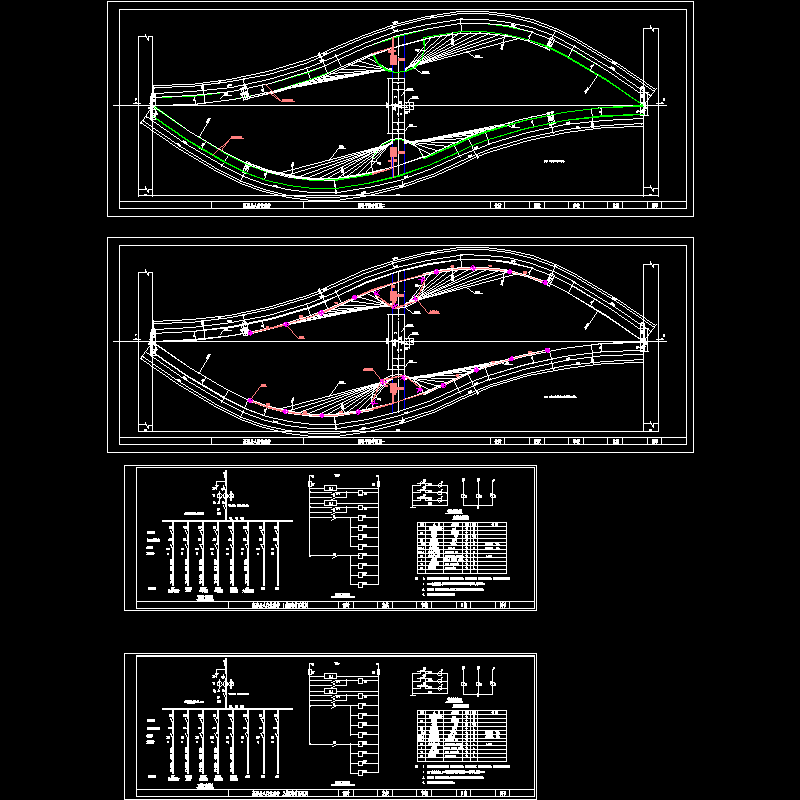

• 照明平面布置图

• 下部构造

• 墩台垫块和支座大样图

• 桥墩桩基配筋图

• 桥墩墩身配筋图

• 桥墩一般构造图

• 桥墩承台配筋图

• 桥台一般构造图

• 桥墩挡块配筋图

• 桥台背墙配筋图

• 桥台挡块配筋图

• 桥台盖梁配筋图

• 桥台系梁配筋图

• 桥台桩柱配筋图

• 通道构造

• 观光电梯平面图

• 观光电梯立面图

• 通道总布置图

• 通道断面布置图

• 通道桁架构造图

• 通道顶棚构造图

• 立架断面图

• 通道顶棚玻璃安装图

• 通道顶棚玻璃安装断面图

• 节点大样图

• 牛腿支座布置图

• 牛腿配筋图

• 牛腿挡块配筋图

• 砼塔栏杆构造图

• 通道栏杆构造图

• 材料数量表

• 主塔构造

附件详情

桥跨总体布置与结构特点：
本桥为斜拉桥与梁桥组合型，全桥分四跨，全长203.47m。
1、桥跨布置
38.45m 65.58m 62.74m 36.70m
2、主桥建筑结构形式与特点
1）、主塔
主塔为独塔，塔高64m。高程采用相对高程，桥面高程为 0.000。主塔截面形式为矩形，顺桥向长5.0m，横桥向宽4.0m，主塔按10：1比例倾斜向上。桥面以下与钢桥衔接处设置人行观光平台，人行观光平台在塔外绕行而过。
主塔桥面以下为实心结构，以上为空心箱梁。
主塔壁中设劲性骨架。塔内设有人行爬梯直通塔顶，入口设在电梯第一道安全门处，塔壁设有间距5.0m的通气孔。
塔顶安装避雷针和障碍灯。
2）、主塔基础
塔墩基础为整体式承台下设群桩基础。钢筋混凝土承台尺寸14.210.23m，基础设12根直径为1.5m的钻孔灌注桩，桩长均为30m。
3）、主梁
本天桥上部结构钢箱梁由Q345E钢板焊接而成。主桥上部结构分别由预制节间段、桥墩节段和桥台节段三部分组成，各部分之间设连接钢板和连接U型肋。上部结构在制作过程中，分19种预制节间制作，每个节间长度和半径不一，按照图纸上的尺寸进行工厂焊接。施工时，采用临时支撑，现场吊装预制节间，预制节间之间采取对接焊接，最后形成刚架结构，最后与桥墩、桥台节段进行现场焊接。钢箱梁边跨约2米设一道横隔板，中跨约2米设2道横隔板，以提高钢箱梁的横向刚度。刚架底部与支座钢板焊接后，形成固端。主梁为箱形断面，顶板宽3.5米、底板宽1.46米。截面高1.5米。
桥面铺装采用15mm人行天桥专用橡胶板。
4）、斜拉索
本桥由4根1860φ15.24环氧喷涂钢绞线组成的斜拉索，拉索外包PE防护材料。全桥共计20根拉索。
拉索索面为空间扇形，自下至上向桥外侧倾斜；主塔拉索从桥面起30.5米位置开始设置，间距1.5米，桥面上以锚箱中线处布置，间距4米。
5）、斜拉索锚固
钢主梁上斜拉索的锚固采用钢锚箱的锚固形式，于钢主梁内侧设置钢锚箱，钢锚箱以焊接的形式与钢主梁上下翼缘板和腹板相连接，锚板后侧设可开启的钢遮板，以便于日后检查。
塔内斜拉索的锚固采用OVM.GJ15—4型锚具锚固。在锚固区主塔钢筋加密。
