31层剪力墙结构高层住宅楼结构施工图墙柱布置图

附件详情

该项目建设地点为洛阳市，其主要功能为住宅，建筑轴线长64.10米、宽15.90米、高93.000米;地上31层，地下2层，地下室层高3.05米、3.95米，1层层高4.72米，其它层层高3.0米；建筑设计结构形式：钢筋混凝土剪力墙结构，基础采用筏板基础方案，基础设计等级为甲级。

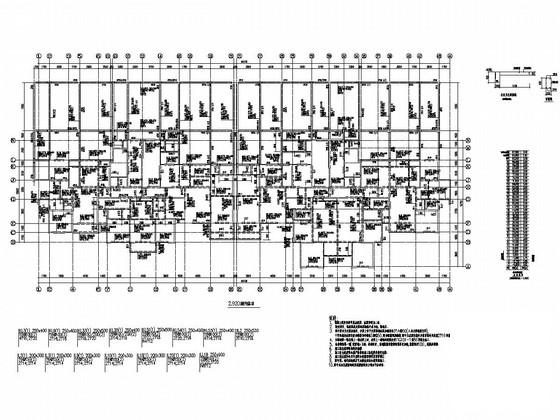

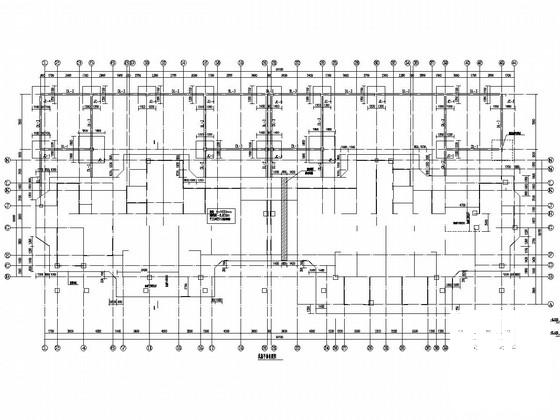

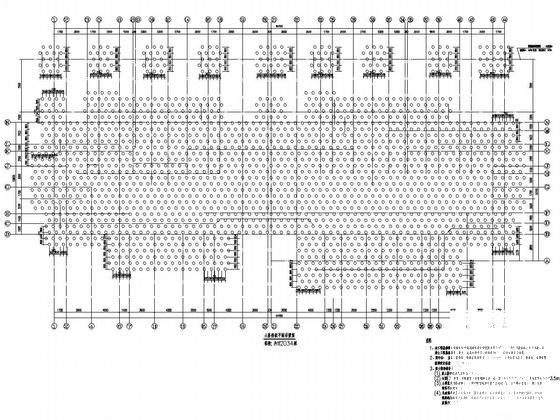

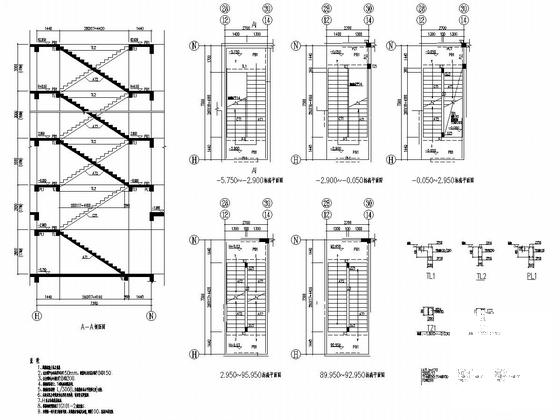

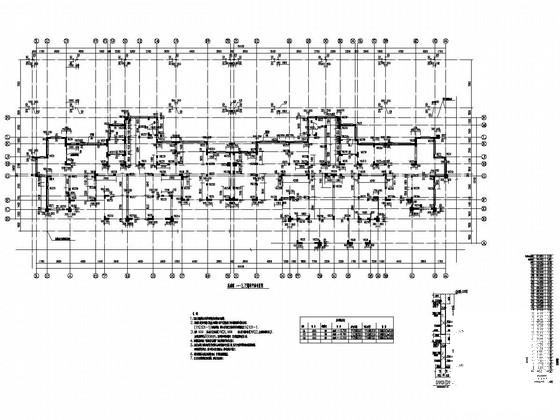

该资料包含： 结构设计说明 ，土挤密桩平面布置图，CFG桩平面布置图，筏板 平面布置图 ，墙柱布置图，边缘构件详图，梁平法施工图，板配筋图， 楼梯详图 等共计30张图。
分享投稿时间：近几年9月。
