雨水泵站全套CAD施工图纸
- 设计说明：有
- 功能：泵站水厂
- 设计阶段：施工图设计
- 参考图纸：10张以下
附件详情
本泵站占地约3181m2，合4.77亩。消防：泵站大门处设消火栓一个，室内消防采用干粉和手提式泡沫灭火器。室外排水管道：1)DN225~DN400采用采用硬聚氯乙烯UPVC加筋管.给水管及室内排水管：给水管采用建筑给水硬聚氯乙烯管及配件，室内排水管采用建筑排水硬聚氯乙烯管及配件。泵站给水管引自
市政道路
下给水管网。

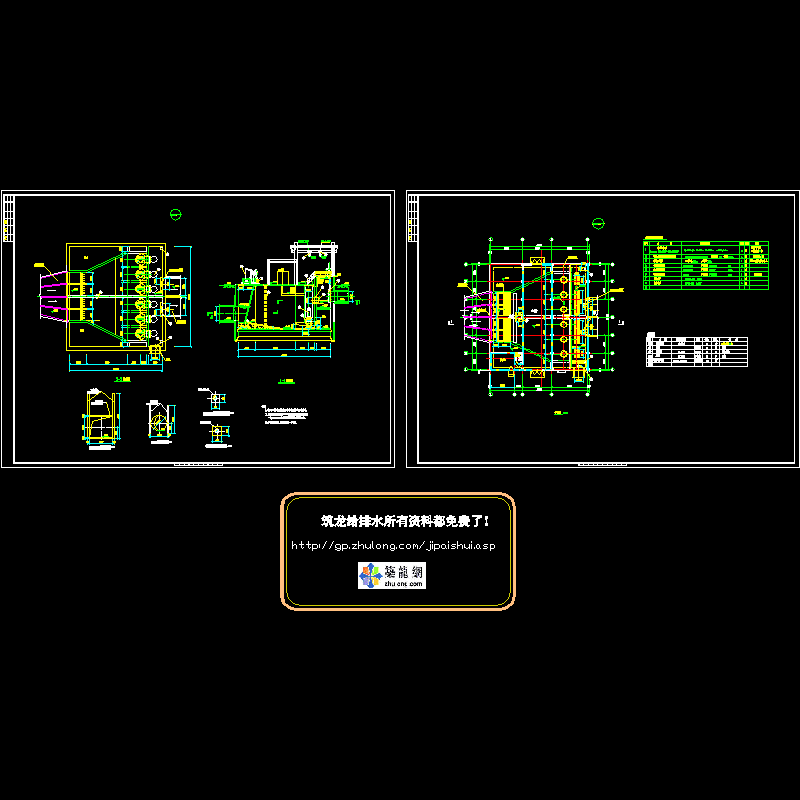

以下是附件的其中一部分截图，共9张，您也可以 搜索 更多您想要的资源
-
出水渐扩管(总图).dwg -
出水渐扩管.dwg -
泵房工艺设计图.dwg -
泵站总平面.dwg -
泵站说明.dwg -
泵站道路.dwg -
给排水.dwg
-
进水渐扩管.dwg
-
进水闸门井.dwg
以上是部分截图，请下载附件后查看完整高清内容
