住宅小区雨水泵站工艺施工图纸(设计说明)

  • 设计详细说明:有
  • 功能:住宅区
  • 设计内容:雨水排水系统
  • 设计阶段:施工图设计
  • 参考图纸:10张以下
  • 管道方式:暗沟
  • 设计年代:近代

附件详情

  • 泵站工艺设计说明
  • 项目总平面图
  • 雨水泵站工艺图
  • 现状水位控制井工艺图

附件详情

内容:
杭州市住宅小区雨水泵站工程
本项目内容除两座雨水泵站及配套进出水管外,还包含小区内河道及连通管的清淤工作量。
雨水泵站A:200L/S
雨水泵站B:100L/S

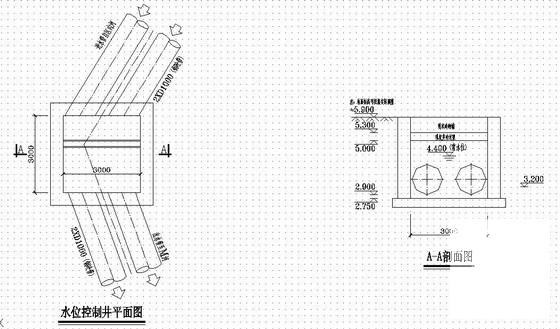

水位控制井平面图

雨水泵站A工艺施工图

雨水泵站B工艺施工图

以下是附件的其中一部分截图,共4张,您也可以 搜索 更多您想要的资源
  • 小区住宅设计说明 - 1
    小区住宅设计说明 - 1
  • 小区住宅设计说明 - 2
    小区住宅设计说明 - 2
  • 小区住宅设计说明 - 3
    小区住宅设计说明 - 3
  • 小区住宅设计说明 - 4
    小区住宅设计说明 - 4
以上是部分截图,请下载附件后查看完整高清内容
