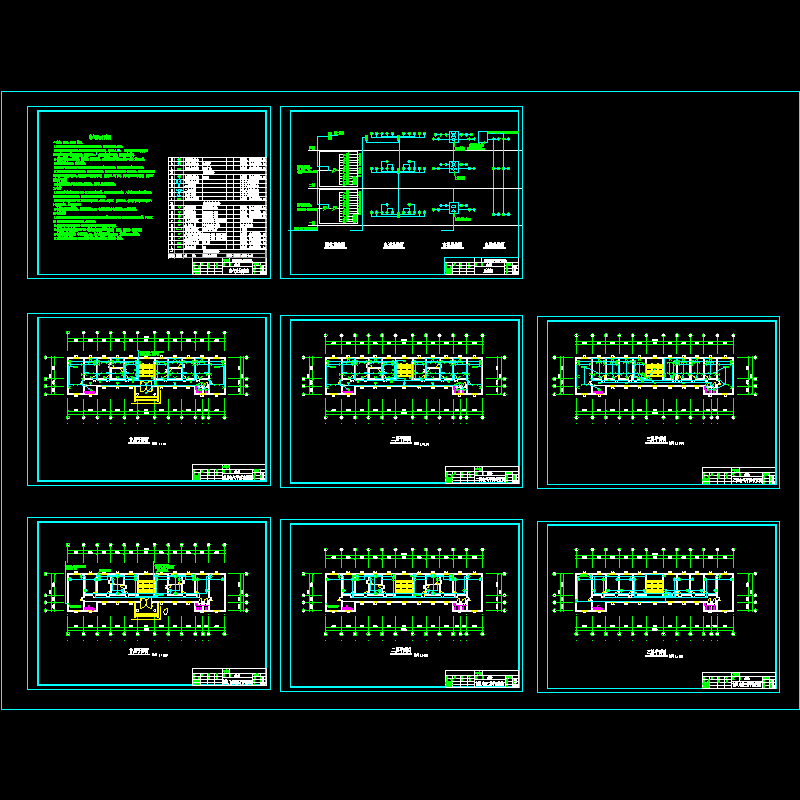

某水库管理站电气图

一.配电、照明、防雷、接地
1.电源由水库管理处变电室采用电缆埋地引来，电源电压380/220V。
2.图中空调导线采用BV-450/750型铜芯塑料绝缘线，截面为4.0mm ，其余未标注导线均采用BV450/750型铜芯塑料绝缘线，截面2.5mm ，插座空调穿三根线，照明穿两根线。
3.导线穿管为PVC管沿墙、沿扳子、板缝暗设；三根及其以下穿SG16管4～6根，穿SG20管。
4.接地形式为TN-S，重复接地。
5.新有 电气设备 正常不带电的金属部分都应可靠接在PE线上，三孔插座必须接在PE线上。
